Обзор Wi-Fi роутера Netis NX32U — роутер и SMB/DLNA обменник
Wi-Fi-роутер — не просто устройство для раздачи интернета, а полноценный сетевой центр для дома или небольшого офиса. С распространением широкополосного доступа к сети Интернет роутеры проникли практически в каждый дом или офис, а производители сетевого оборудования предлагают широкий ассортимент устройств с разными технологическими характеристиками для решения разных задач и бюджета.
Сегодня на обзоре роутер Netis NX32U, который имеет интересный и нестандартный функционал: наличие порта USB 3.0 для подключения внешних накопителей и организации общего доступа к данным по SMB, DLNA и FTP с парольной защитой, а также поддержка USB-модемов как основной или резервный канал связи. На бумаге роутер легко совмещает функции файлового сервера, медиахаба и стабильной точки доступа в одной компактной системе, поэтому не будем терять времени и проверим теорию на практике.

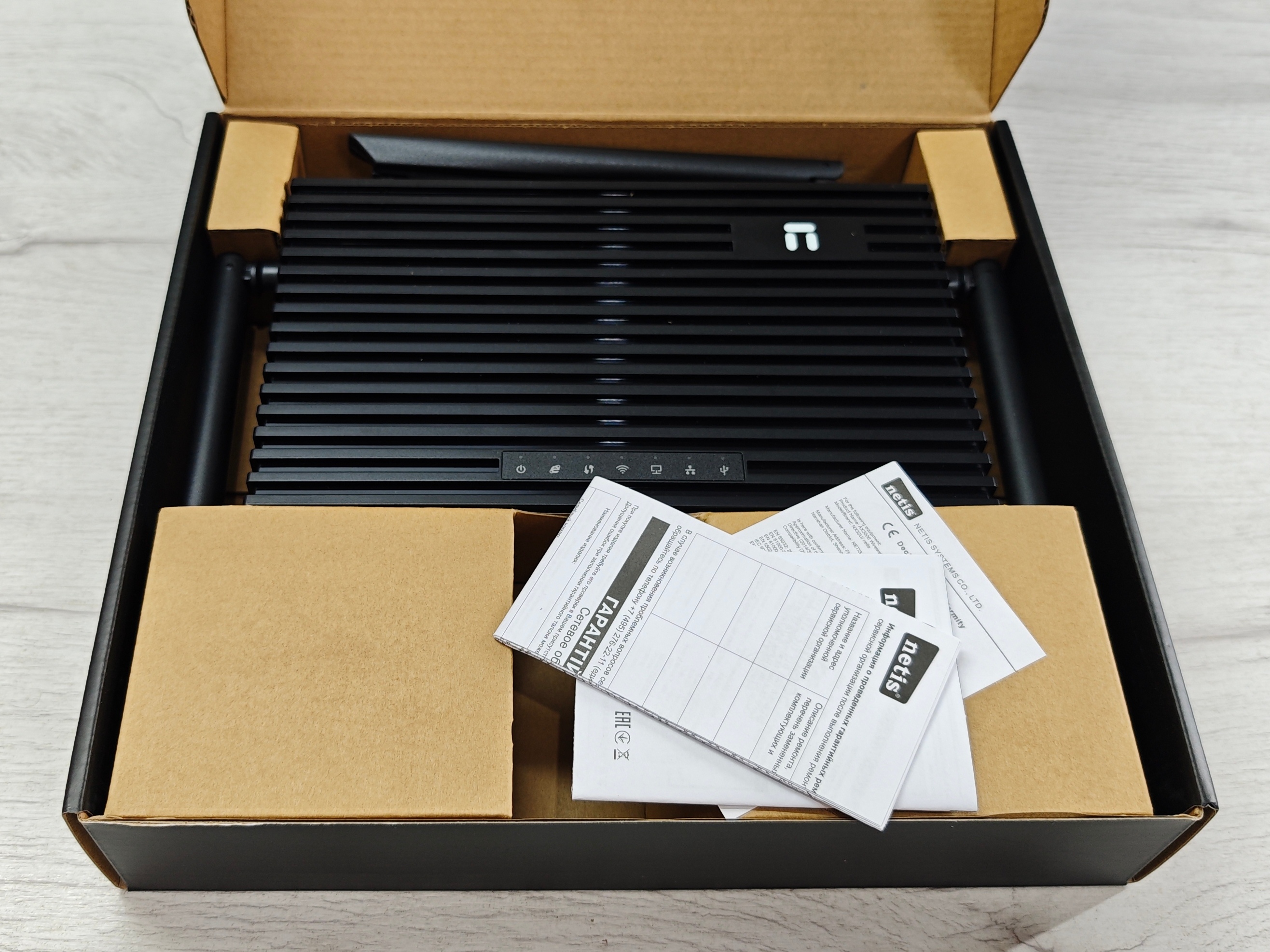

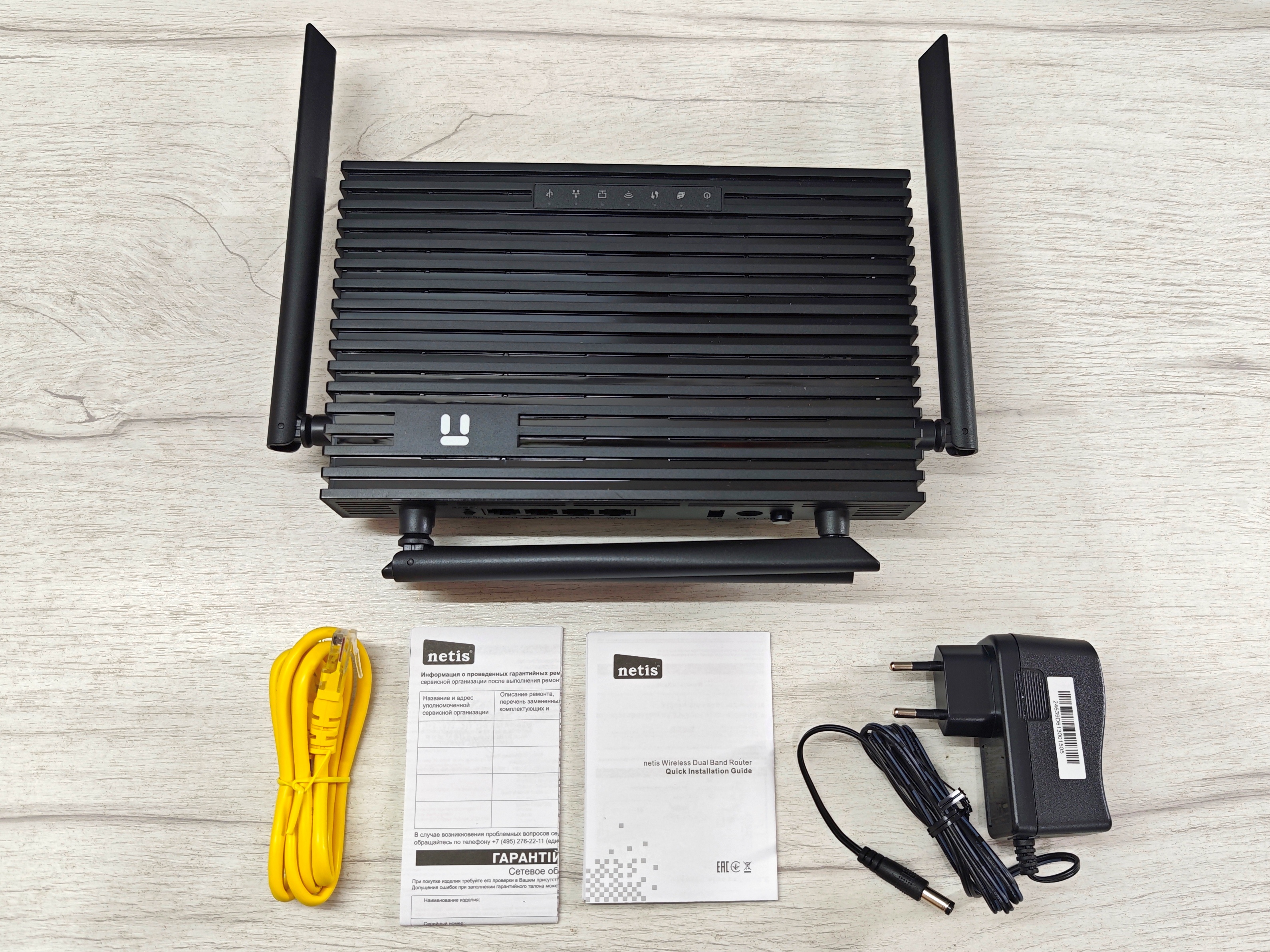

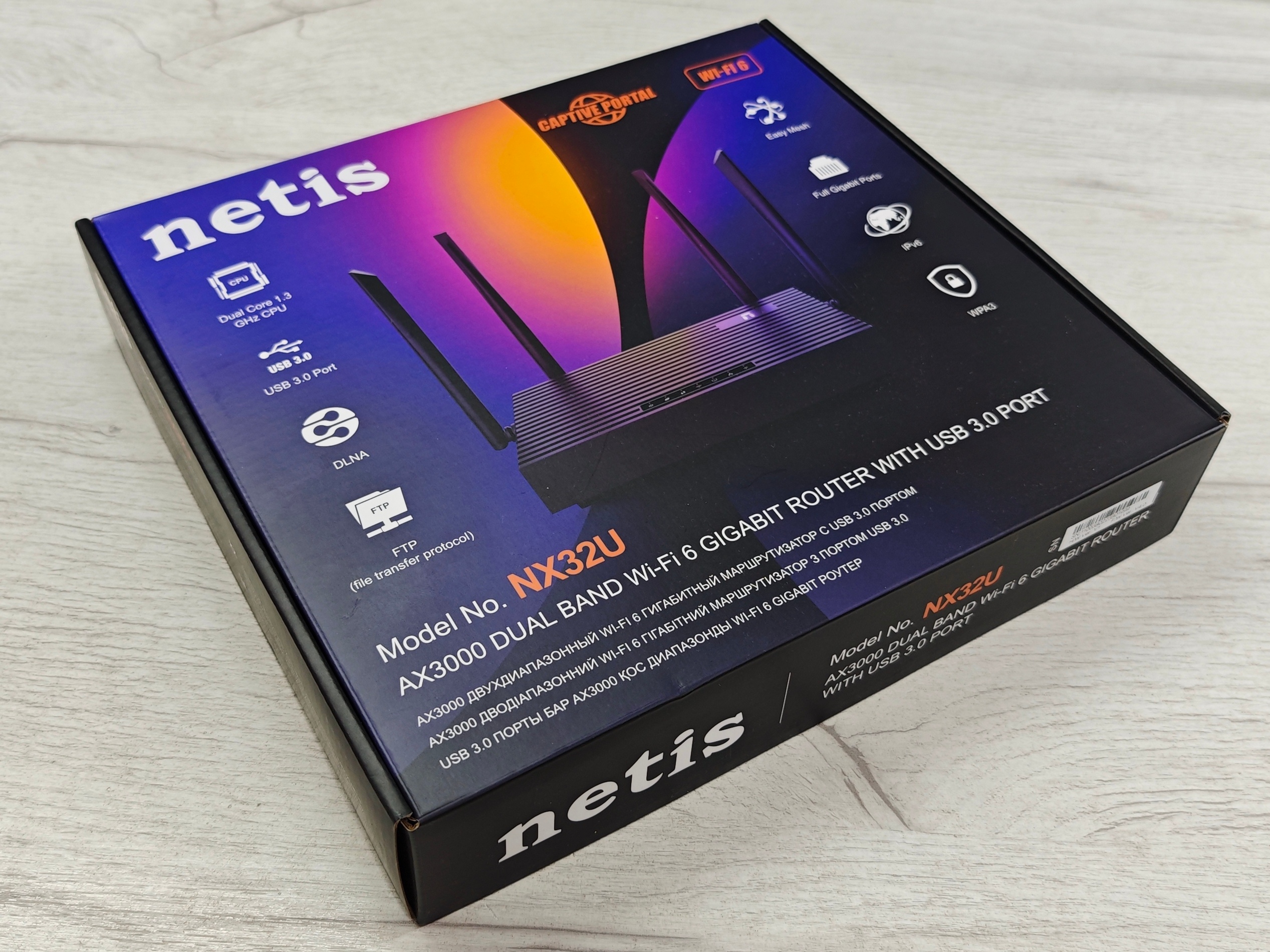

Комплект поставки роутера исчерпывающий для начала эксплуатации: роутер, документация, патч-корд и блок питания.

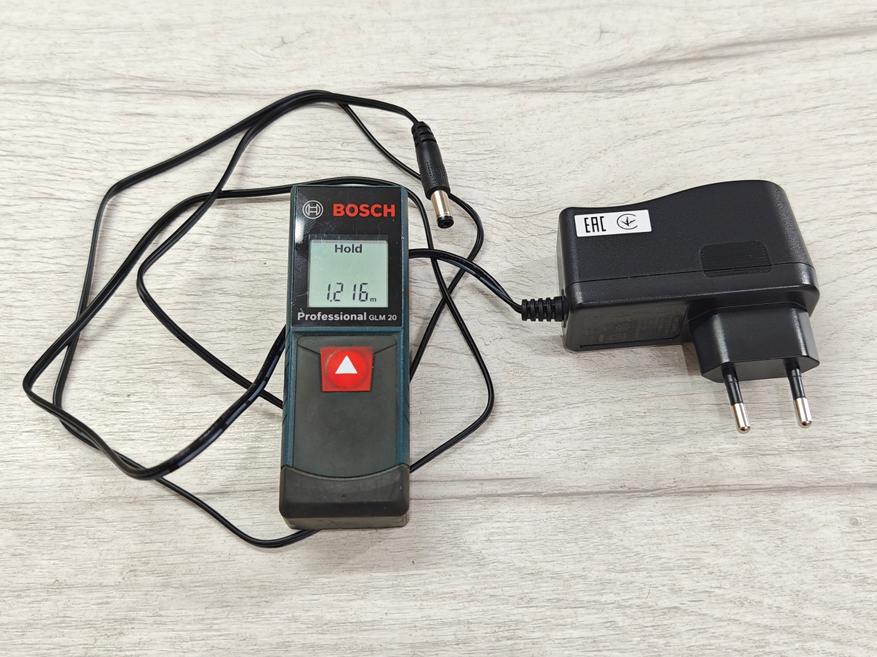

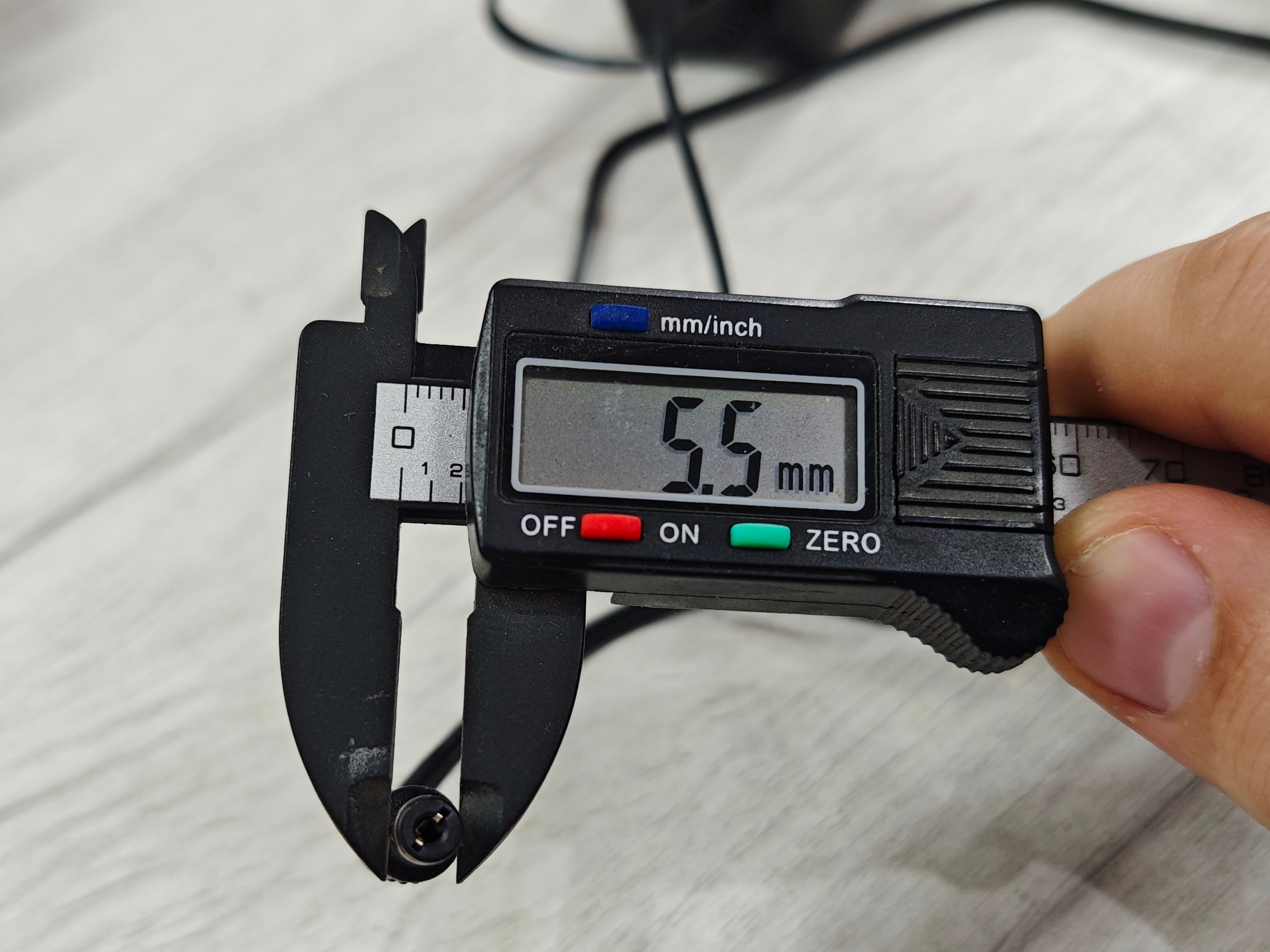

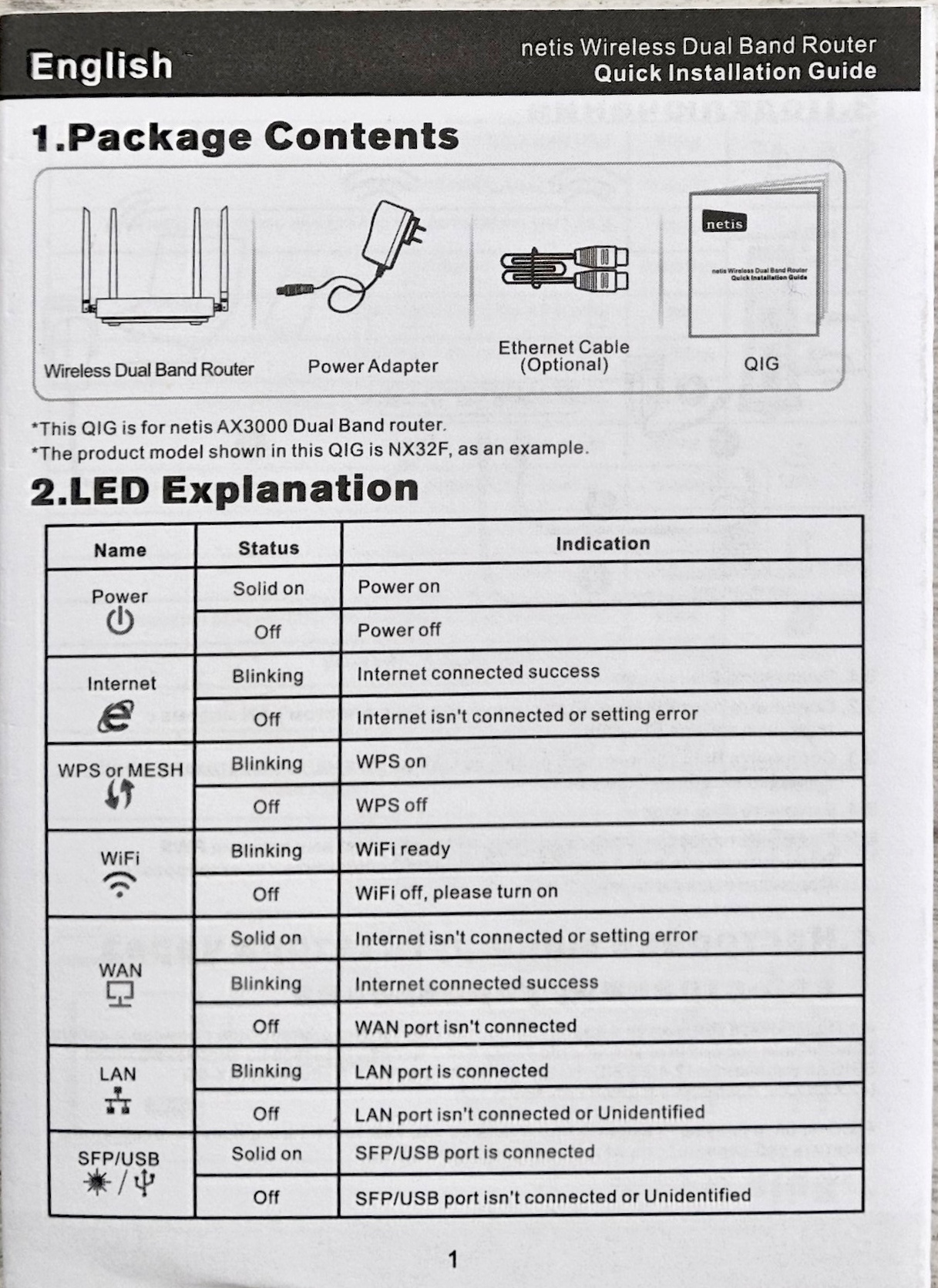

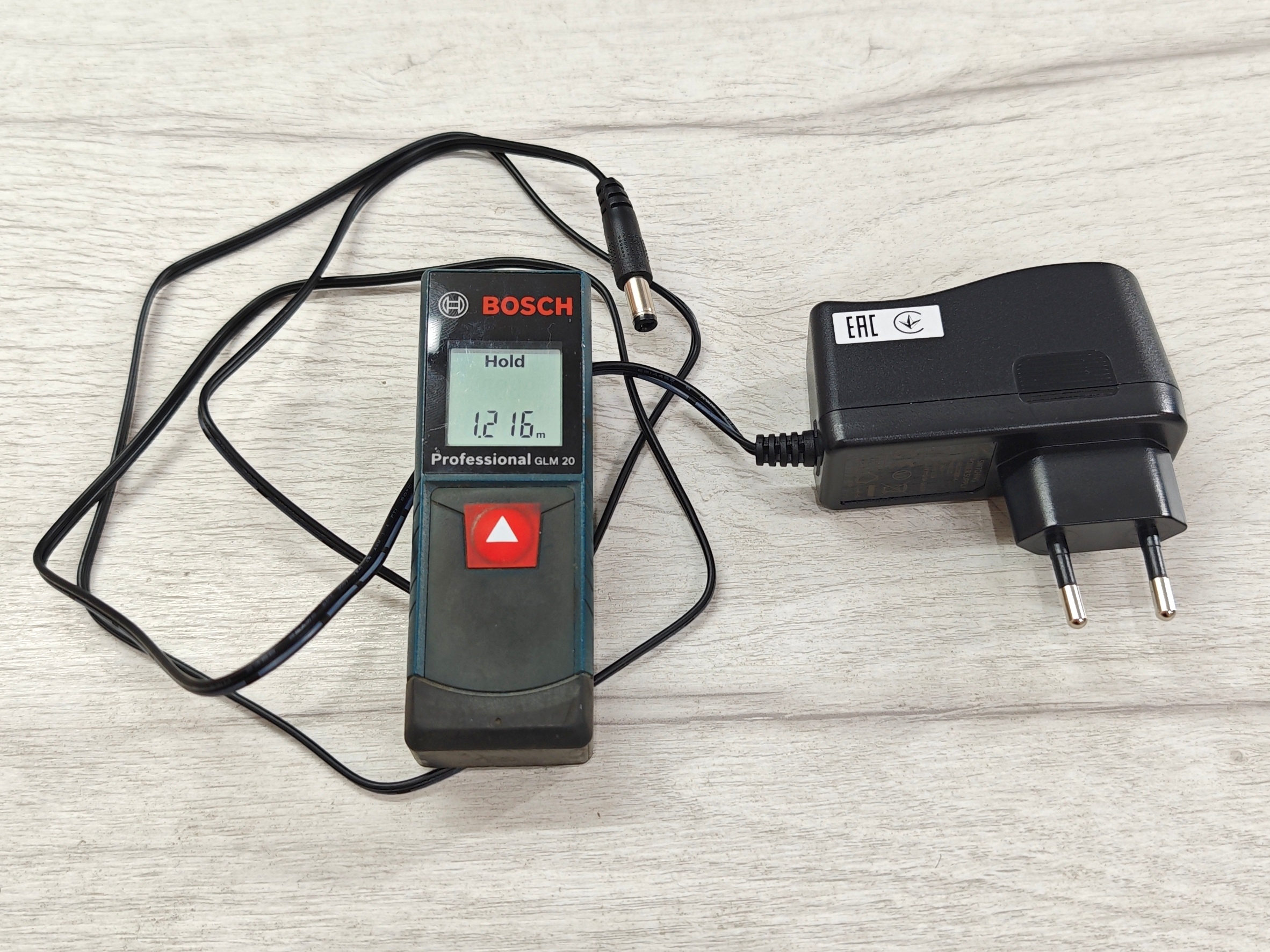

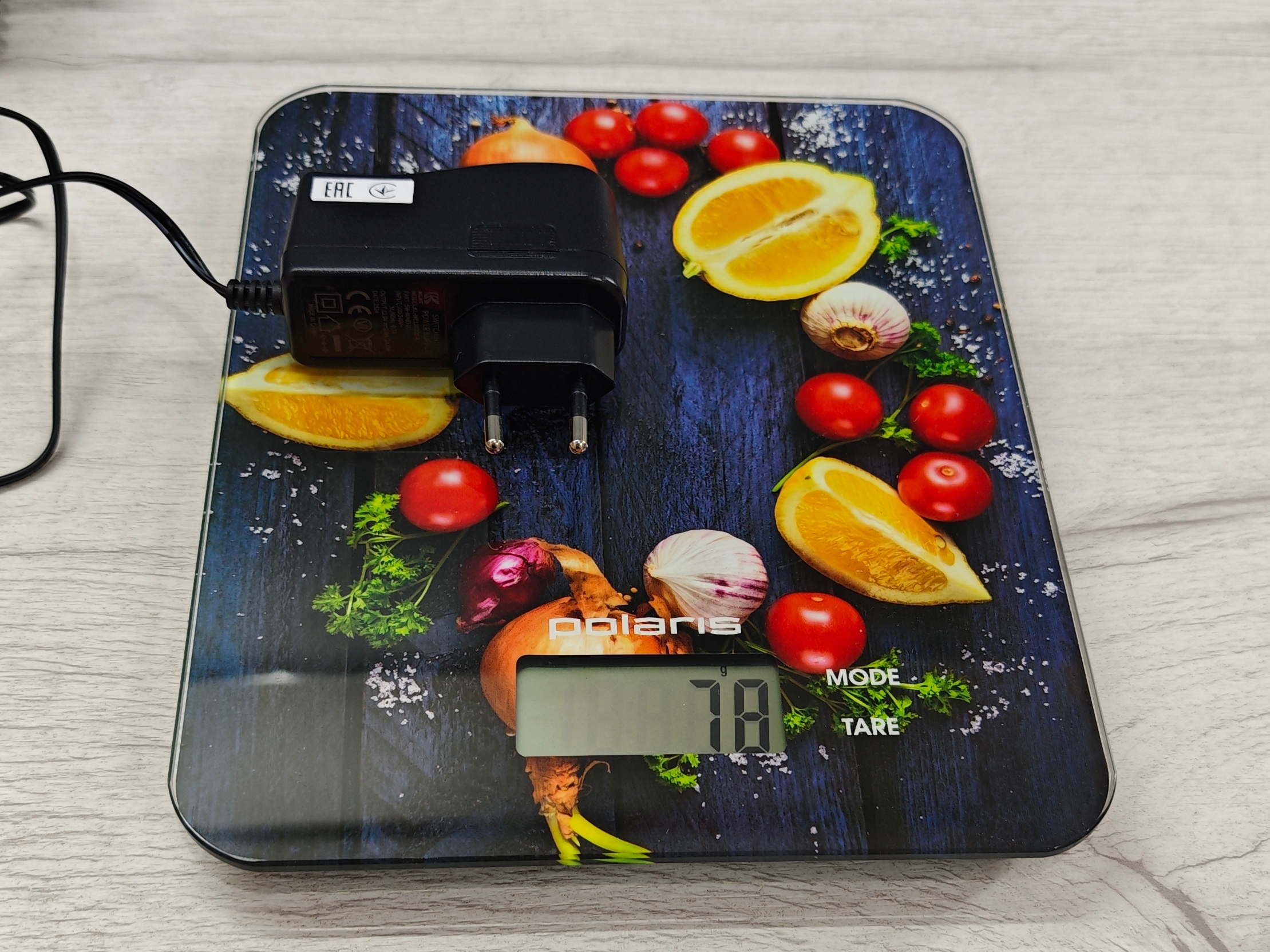

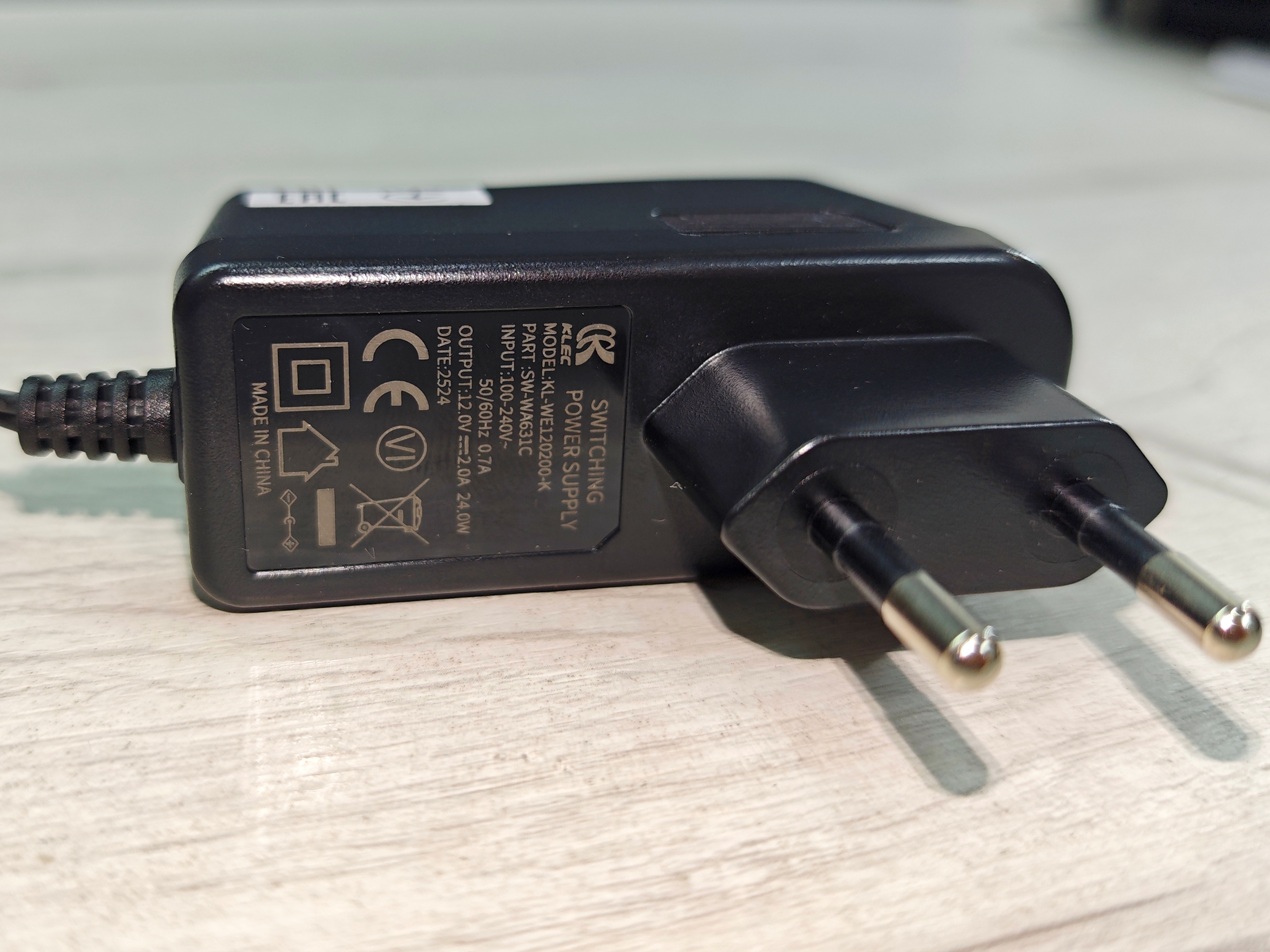

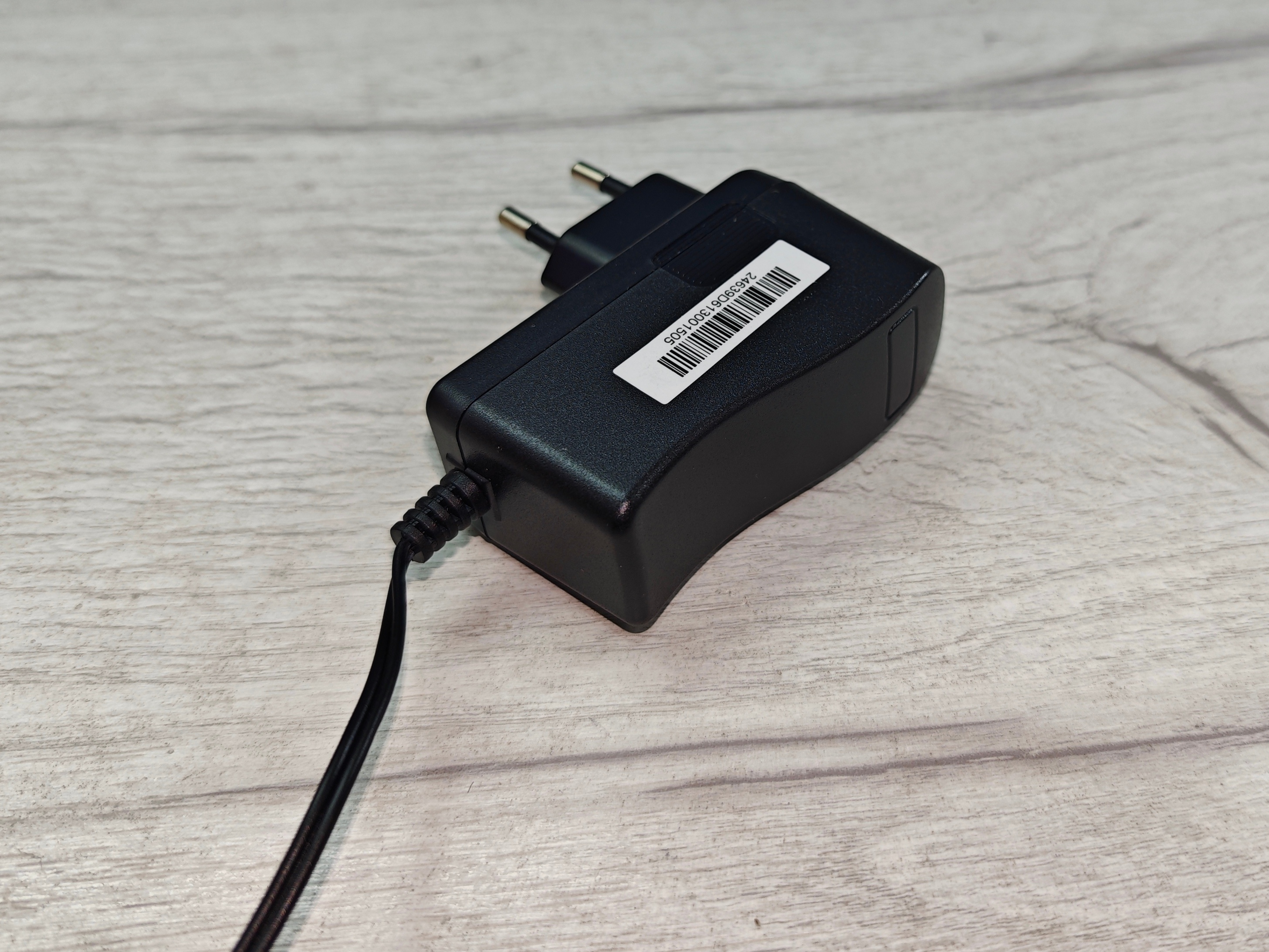

В инструкции есть описание LED индикаторов корпуса роутера. Комплектный патч-корд ярко-оранжевого цвета длиной 0,9 м обжат по классической В-схеме и успешно прошел проверку тестером. Блок питания мощностью до 24 Вт имеет стандартный разъем 5,5 мм и достаточную длину 1,2 м для комфортного подключения к розетке. Напряжение на выходе 12 В, ток 2 А. Модель блока питания: KL-WE120200-K.

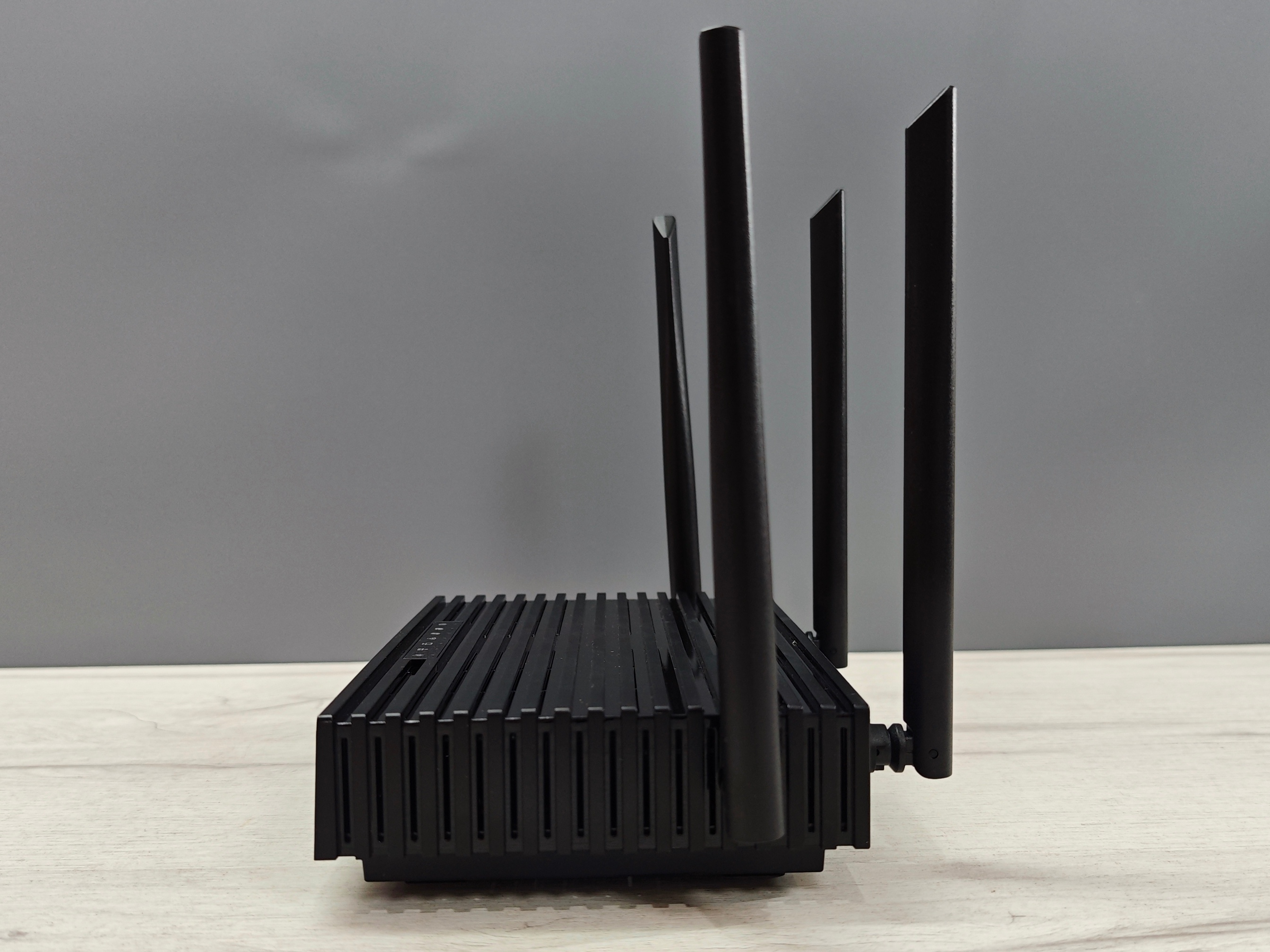

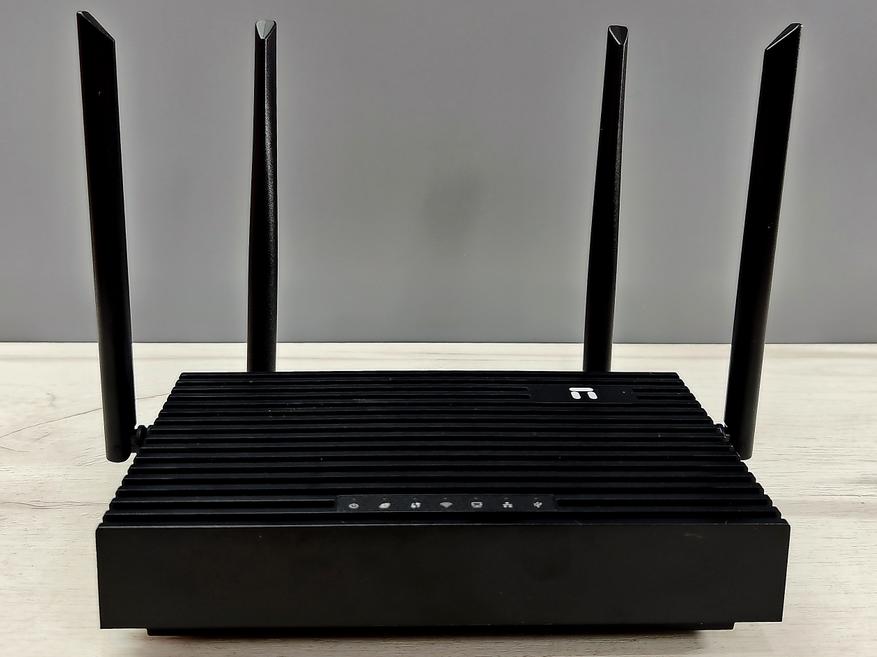

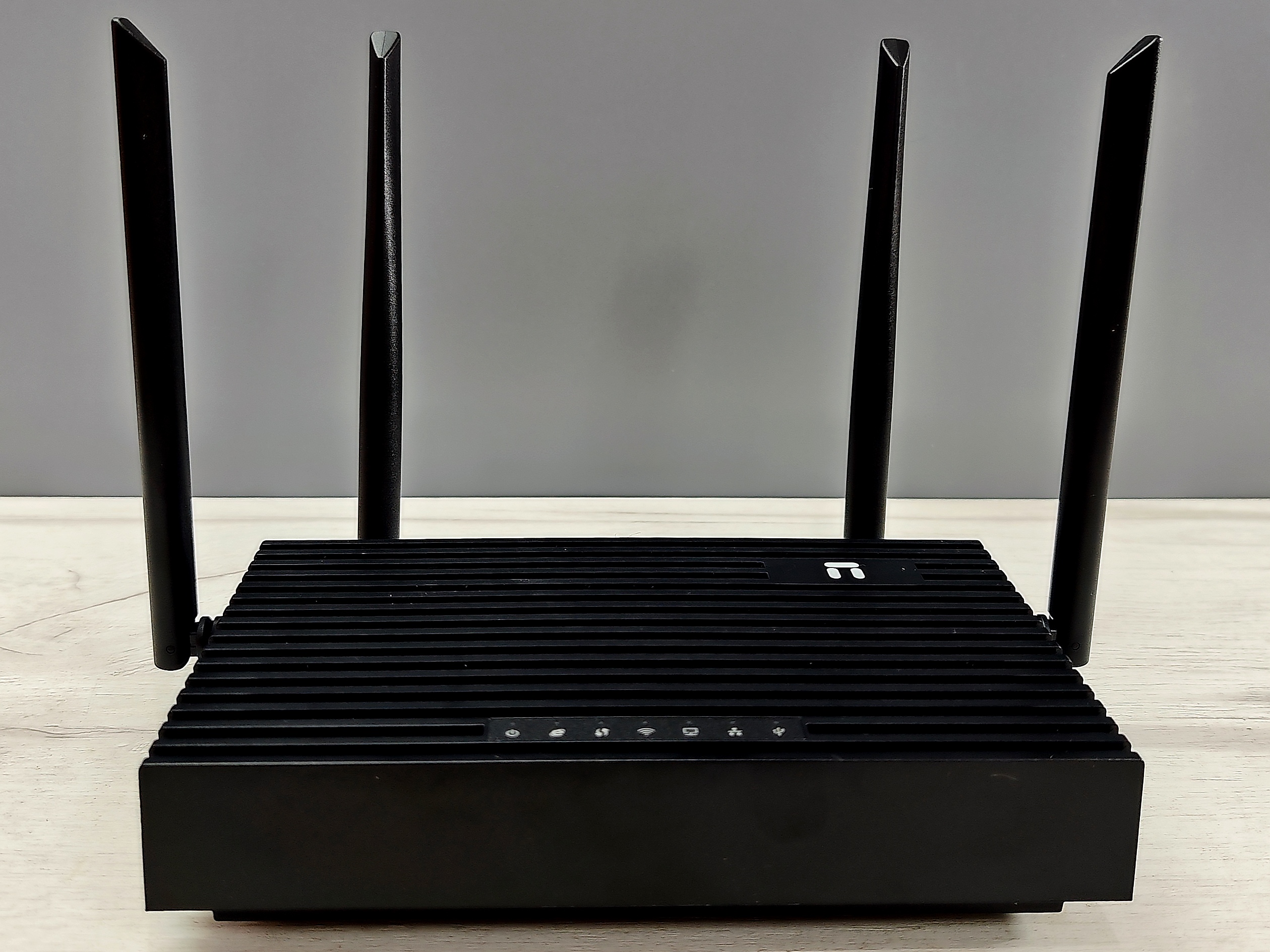

Маршрутизатор имеет лаконичный черный корпус прямоугольной формы с четырьмя высокими внешними антеннами, расположенными по бокам для оптимального охвата Wi-Fi-сигнала.
Верхняя часть корпуса выполнена в виде решетки из горизонтальных ребер для эффективного охлаждения внутренних компонентов. На передней панели размещены светодиодные индикаторы состояния (питание, интернет, Wi-Fi и другие функции), а также логотип производителя.
Компактный и строгий дизайн делает роутер подходящим как для домашнего использования, так и для офисной обстановки, он легко подойдет для интерьеров помещений с широкой гаммой цветового оформления — от темных до светлых.

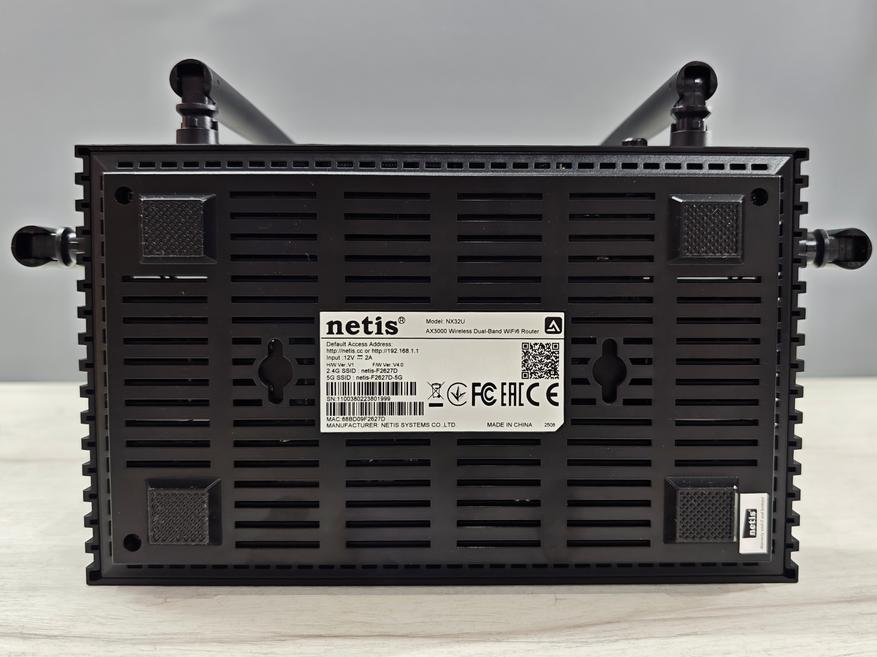

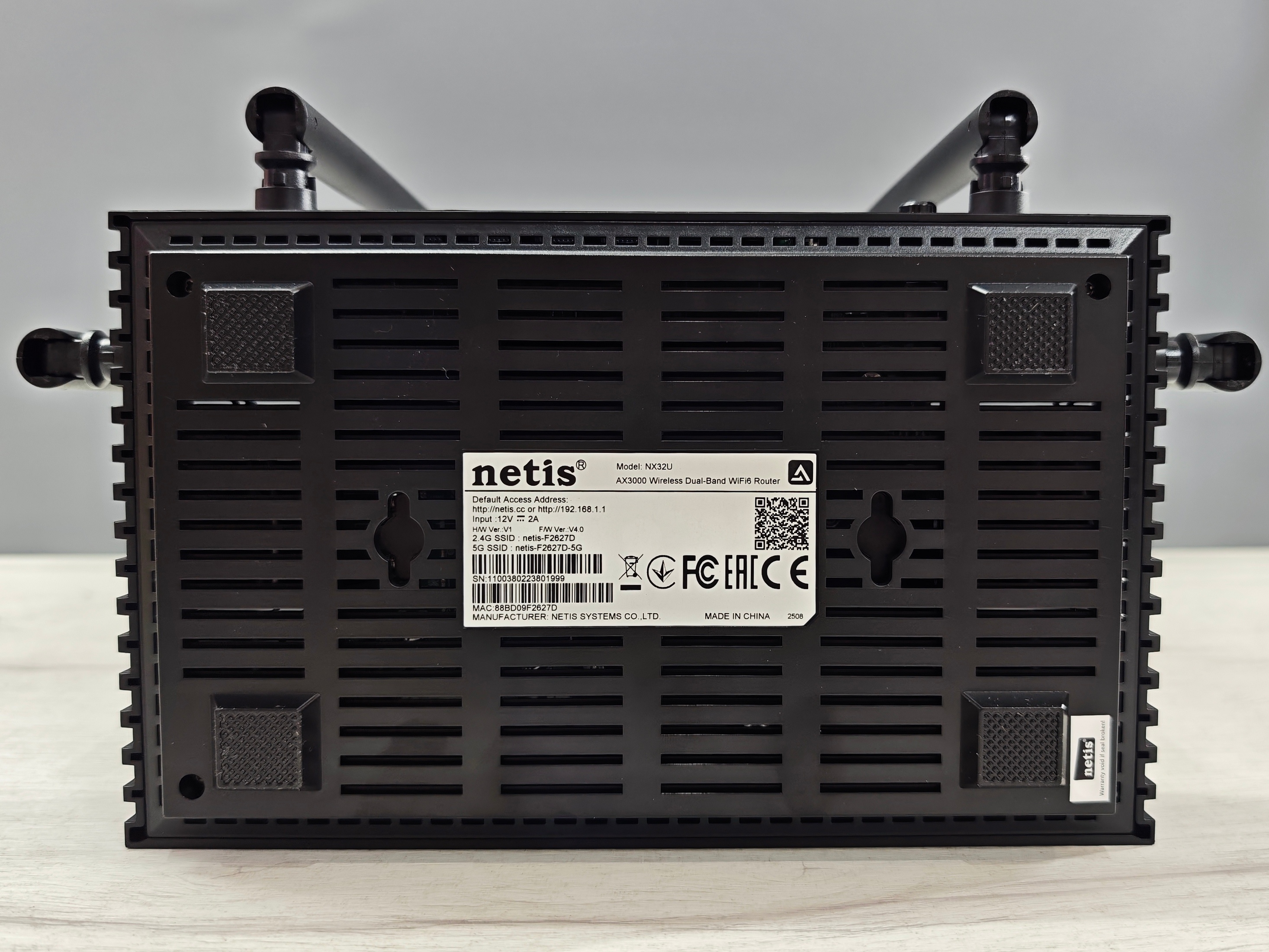

На нижней части корпуса по периметру размещены четыре широкие пластиковые ножки квадратной формы, вся площадь представляет собой решетку вентиляции с прямоугольными отверстиями. Здесь же присутствует наклейка с технической информацией для подключения к дефолтной беспроводной сети и настройки. Отдельным пунктом стоит отметить наличие двух отверстий для вертикальной установки маршрутизатора на стену — это позволит существенно сэкономить рабочее пространство дома или в офисе.

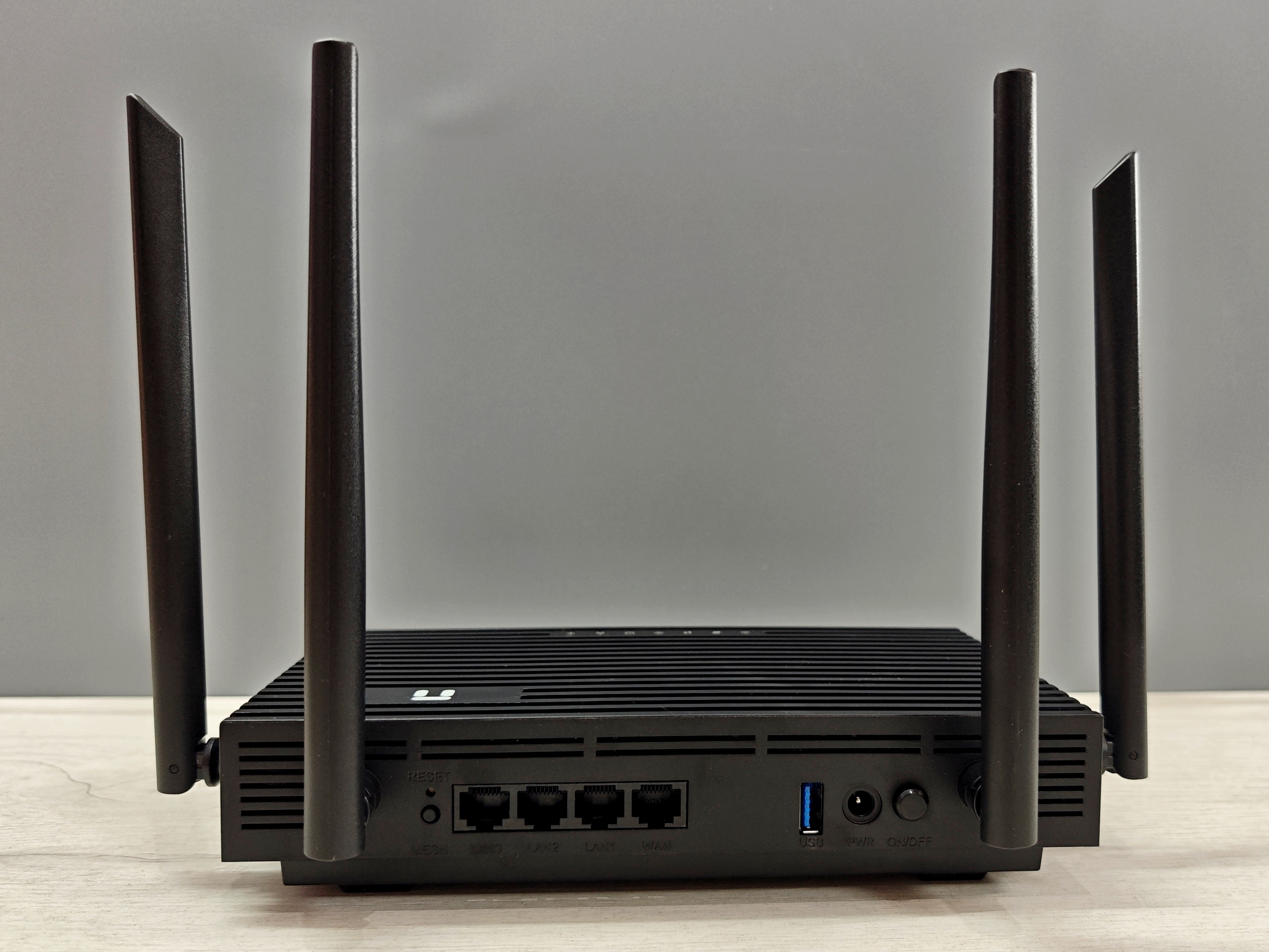

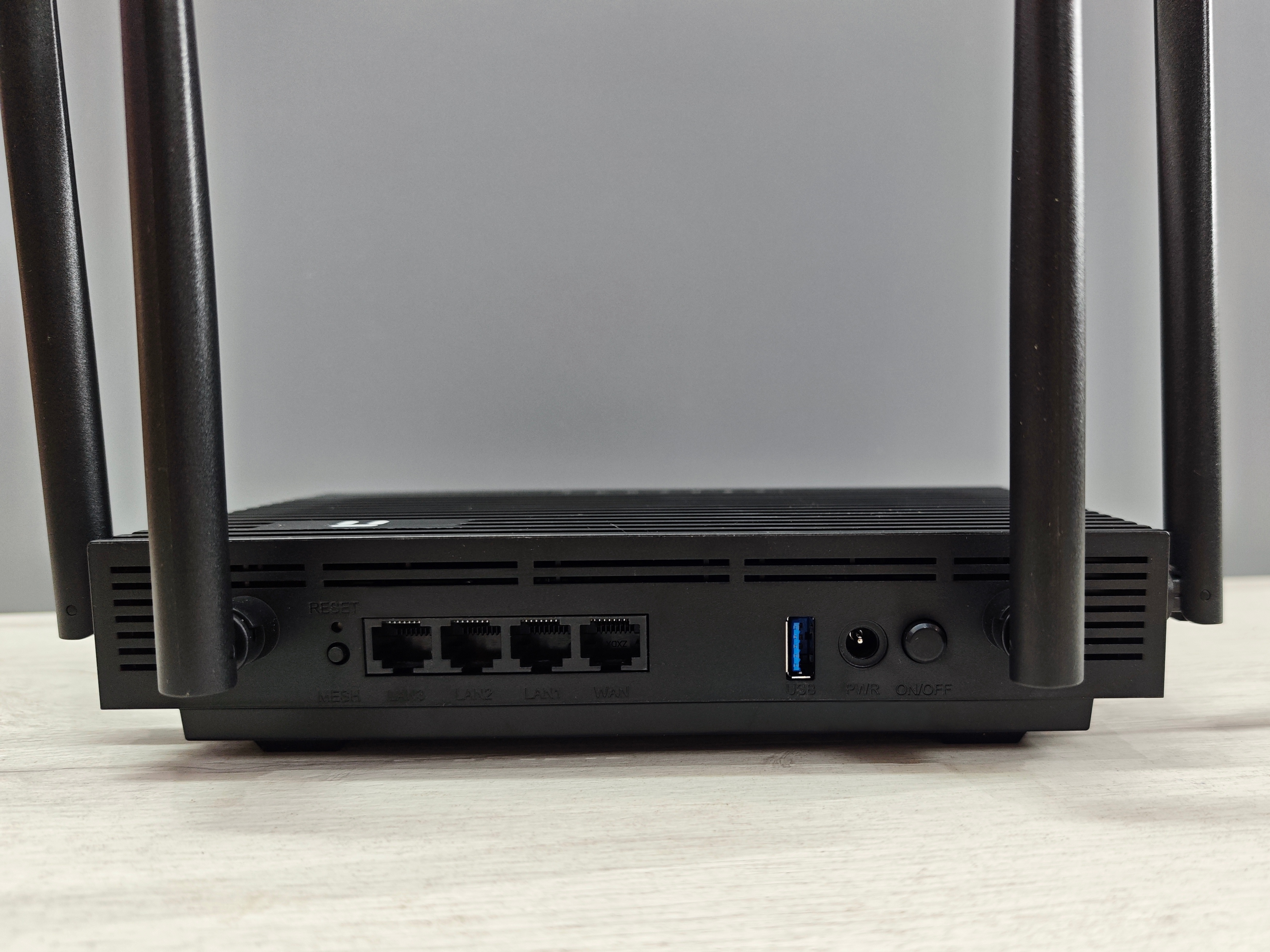

Традиции размещать разъемы подключения на задней панели неизменны у всех производителей, рассматриваемая модель — не исключение.
Расположение основных элементов (слева направо):
-
Кнопка RESET — сброс маршрутизатора к заводским настройкам;
-
MESH — переключатель для быстрого подключения Mesh-системам и сетям (для расширения покрытия Wi-Fi);
-
Сетевые порты: LAN3, LAN2, LAN1 — три гигабитных разъема Ethernet для подключения локальных устройств (компьютеров, телевизоров, принтеров);WAN — порт для подключения к интернет-провайдеру (через модем или оптоволоконный терминал);
-
USB-порт (синего цвета) — позволяет подключать внешние накопители или USB модемы;
-
Разъем подключения питания;
-
Кнопка включения/отключения роутера.

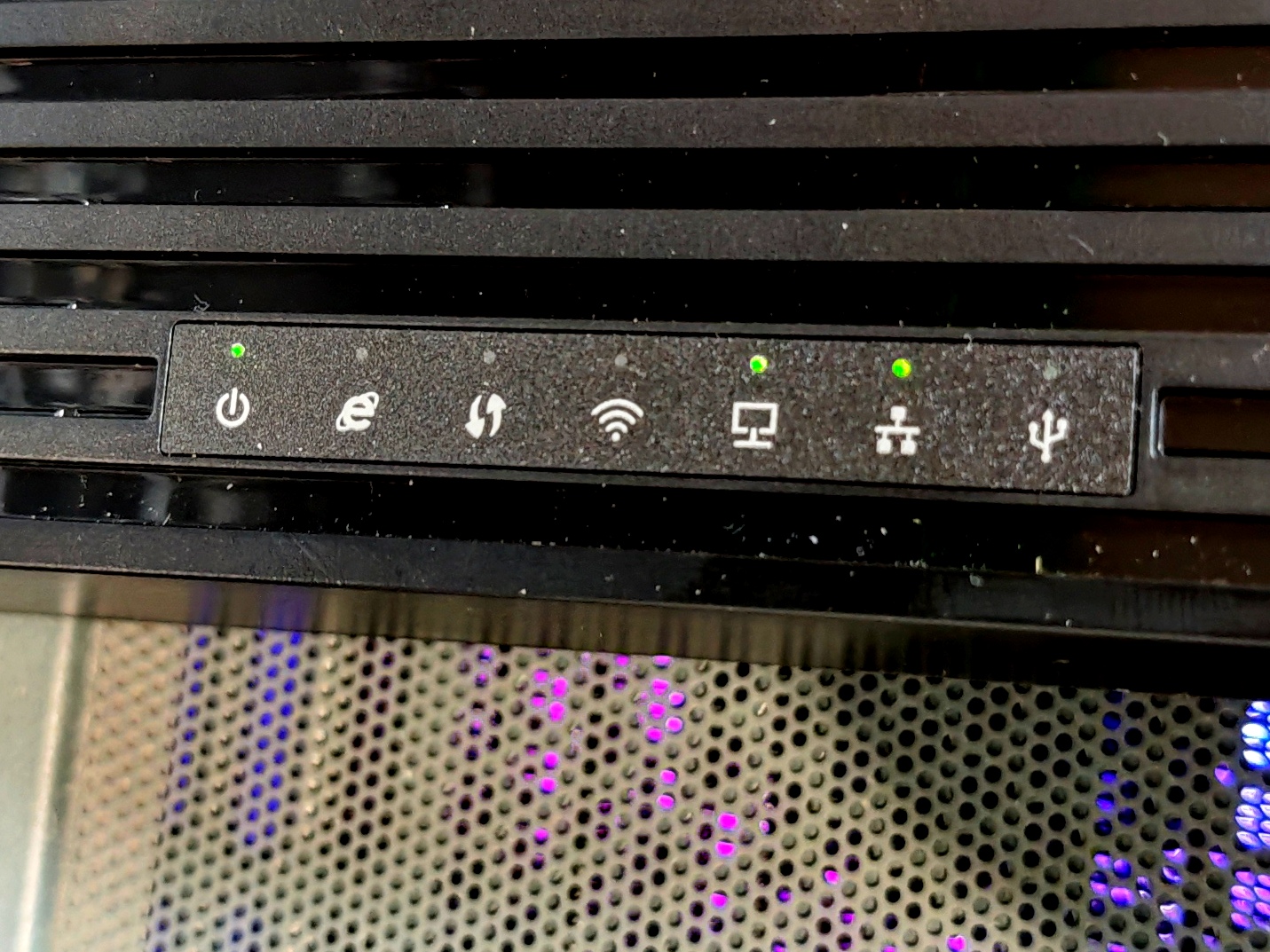

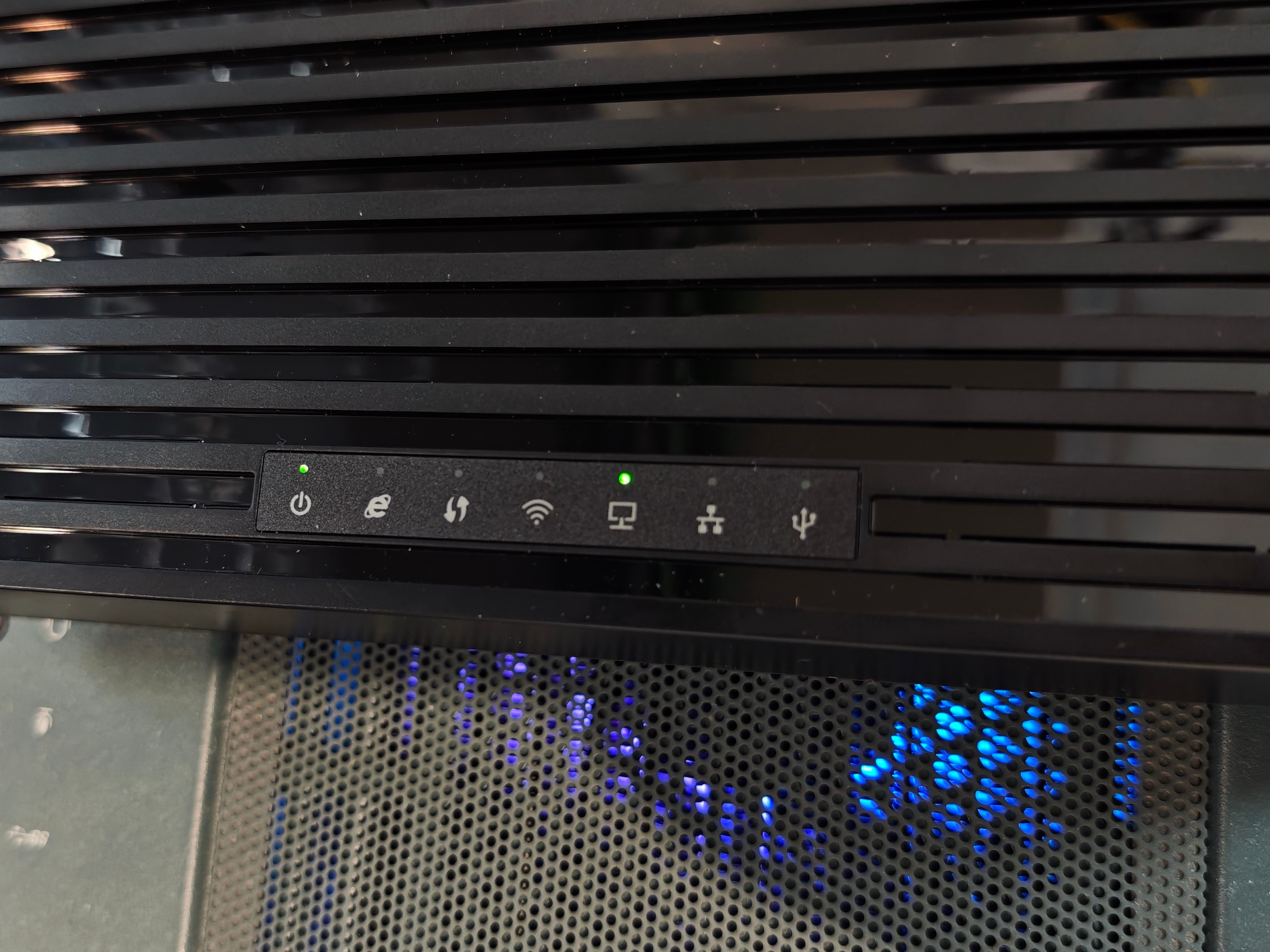

Индикаторы на верхней панели аккуратно подсвечены зеленым цветом, яркость невысокая, но достаточная для идентификации при дневном освещении. Подсветку можно отключить в настройках роутера, имеется функция отключения и включения индикации по расписанию.
Познакомимся ближе с аппаратной частью.
Спецификации роутера:
| Модель | Netis NX32U |
| Стандарты Wi-Fi | Wi-Fi 6, ax/ac/n/a (5 ГГц), 802.11b/g/n (2.4 ГГц) |
| Максимальная скорость по частоте 2.4 / 5 ГГц, Мбит/с | 574 / 2402 |
| Мощность передатчика / технологии усиления сигнала | коэффициент усиления 5 дБи / 4 внешние антенны Beamforming, усилители мощности FEM |
| Аппаратная часть | ЦП MT7981B 1.3 ГГц (2 ядра) чипсет MT7981B / DDR/FLASH 256 МБ/128 МБ |
| Наличие LAN, скорость передачи по проводному подключению | 1х WAN + 3х LAN (1 Гбит/с) |
| Дополнительные особенности и функционал | Шифрование Wi-Fi WPA-WPA2-Enterprisе, WPA3 / 1 * USB3.0 порт / Easy mesh, FOTA, TR069, удаленный доступ, резервное копирование и восстановление / Проброс портов, DMZ, UPnP / Динамический IP, статический IP, PPPoE, PPTP, L2TP / Мост, Tag VLAN |
При скромной во современным меркам стоимости роутер имеет на борту достаточный функционал и некоторые дополнительные бонусы в виде поддержки USB модема, возможности поднять сетевой файлообменник по протоколу SMB, что не так часто встречается в этом ценовом сегменте.

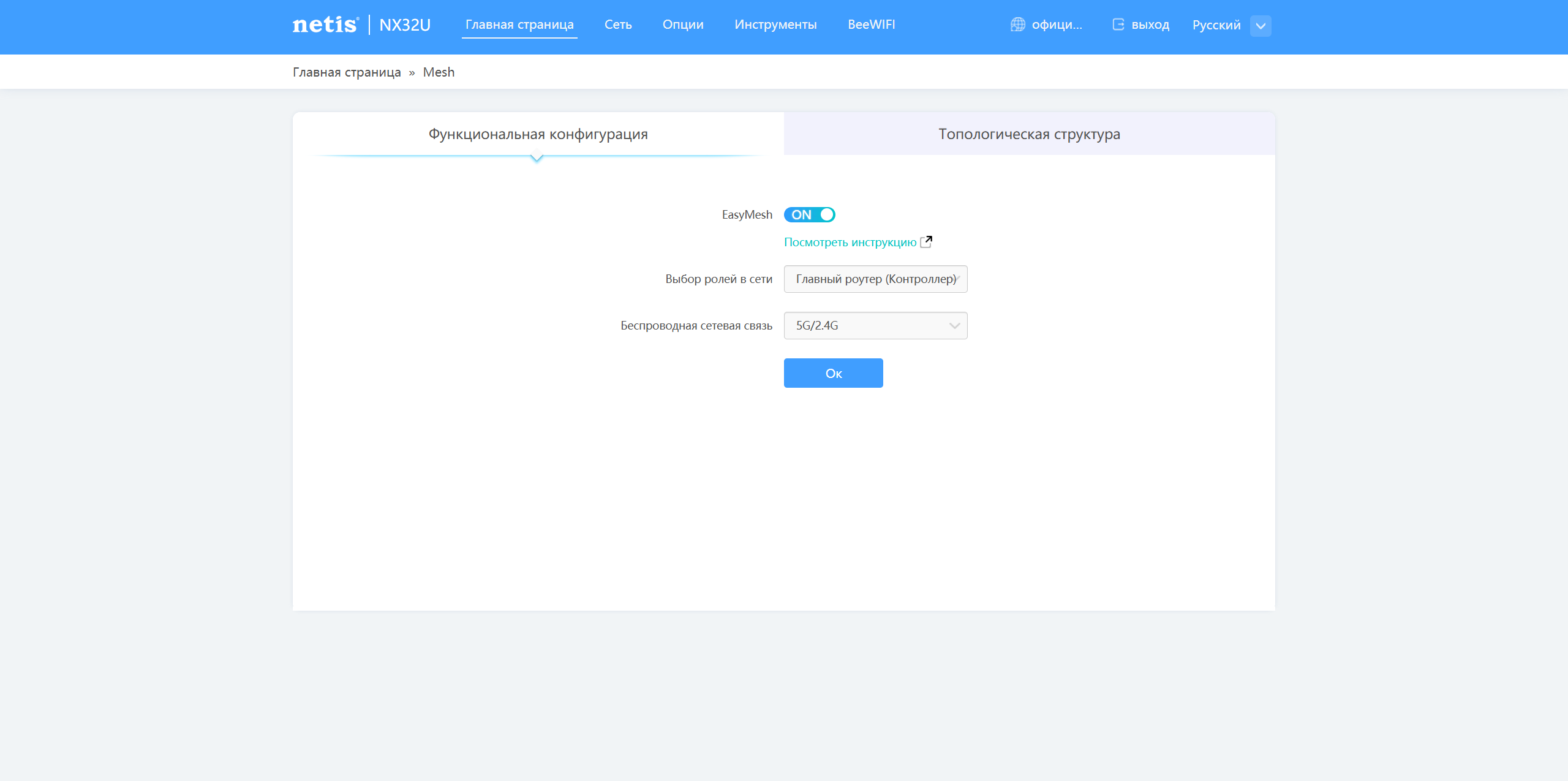

Роутер поддерживает Easy Mesh — отраслевой стандарт, который набирает популярность в сфере сетевых решений, принятый сообществом Wi-Fi Alliance. Данное сообщество объединяет производителей сетевого оборудования и бизнес для повсеместного распространения и доступности беспроводных сетей по всему миру.
К аппаратной части также вопросов нет, роутер оснащен достаточно мощным двухъядерным процессором на архитектуре ARM и достаточным количеством ОЗУ и ПЗУ (128 и 256 Мб соответственно) — этого достаточно для комфортного обновления прошивки и работы устройства.
В части разъемов для нужд сетевых устройств 3 гигабитных Lan порта на сегодняшний день достаточно, современные устройства все больше уходят в подключение по «воздуху», поэтому проводная сеть со временем имеет все шансы исчезнуть совсем в небольших домашних сетях и офисах в относительно недалекой перспективе.
Подключение и настройка

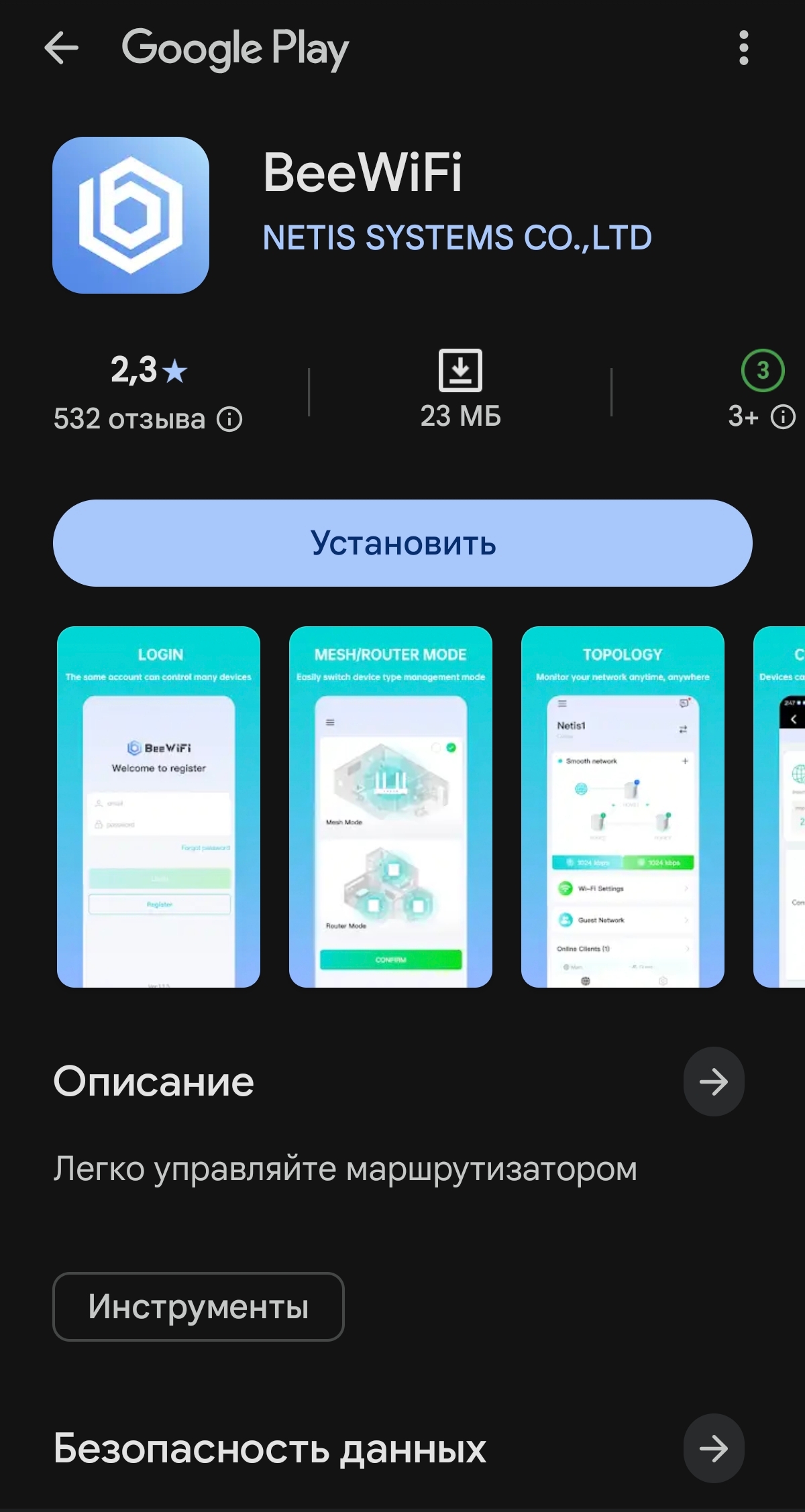

Netis NX32U имеет поддержку удаленного управления при помощи фирменного приложения BeeWiFi, скачать которое можно для Anroid и iOS на страницах фирменных маркетов приложений.

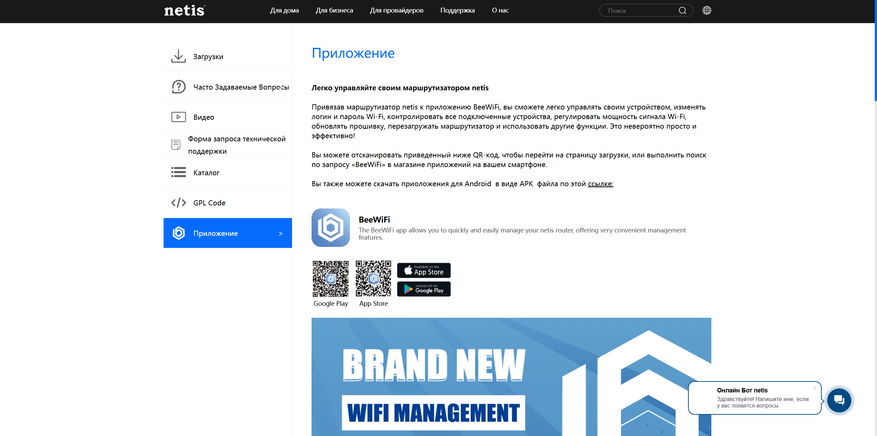

Если доступа к магазинам приложений нет, скачать его можно на официальном сайте производителя. Ссылка на страницу загрузки с официального сайта: скачать

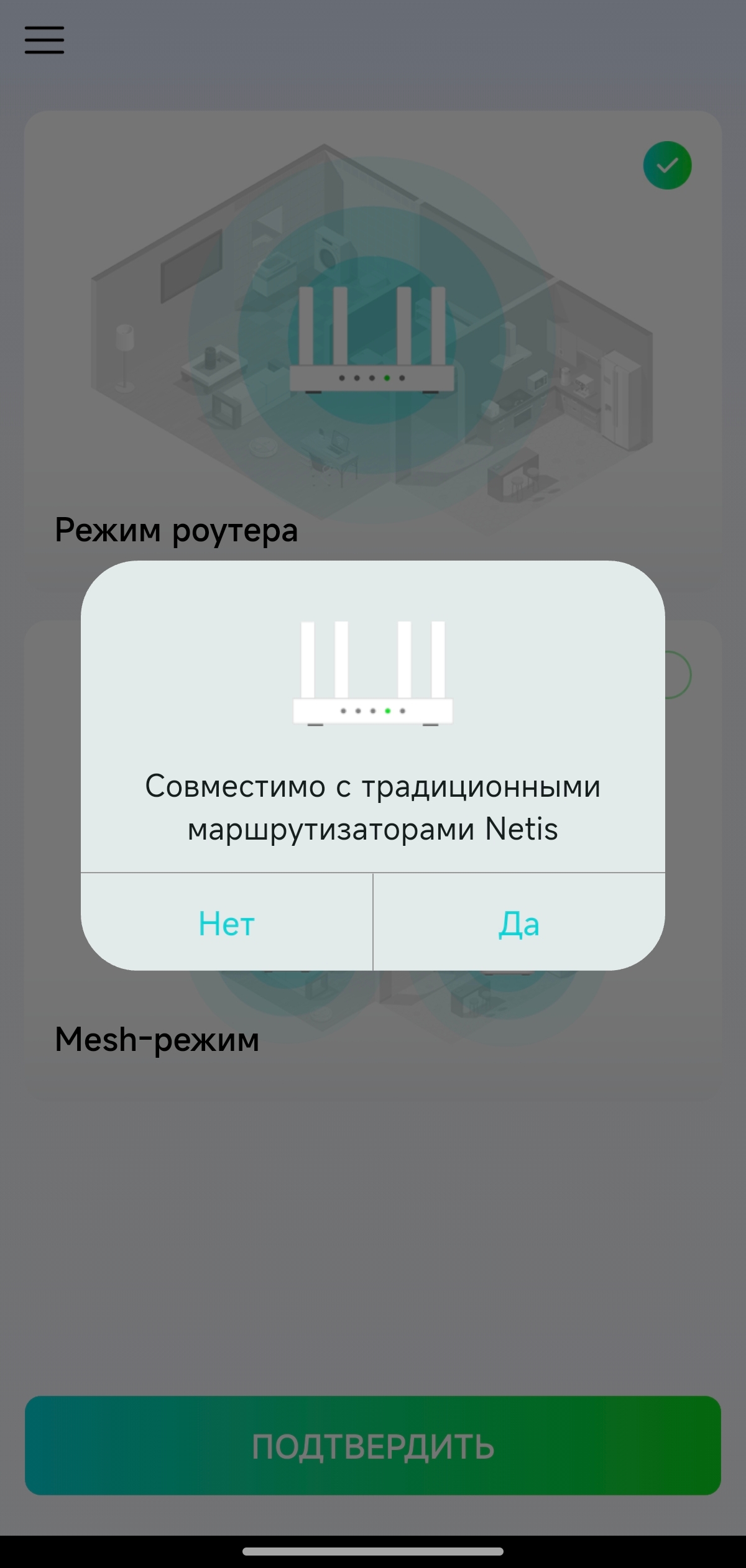

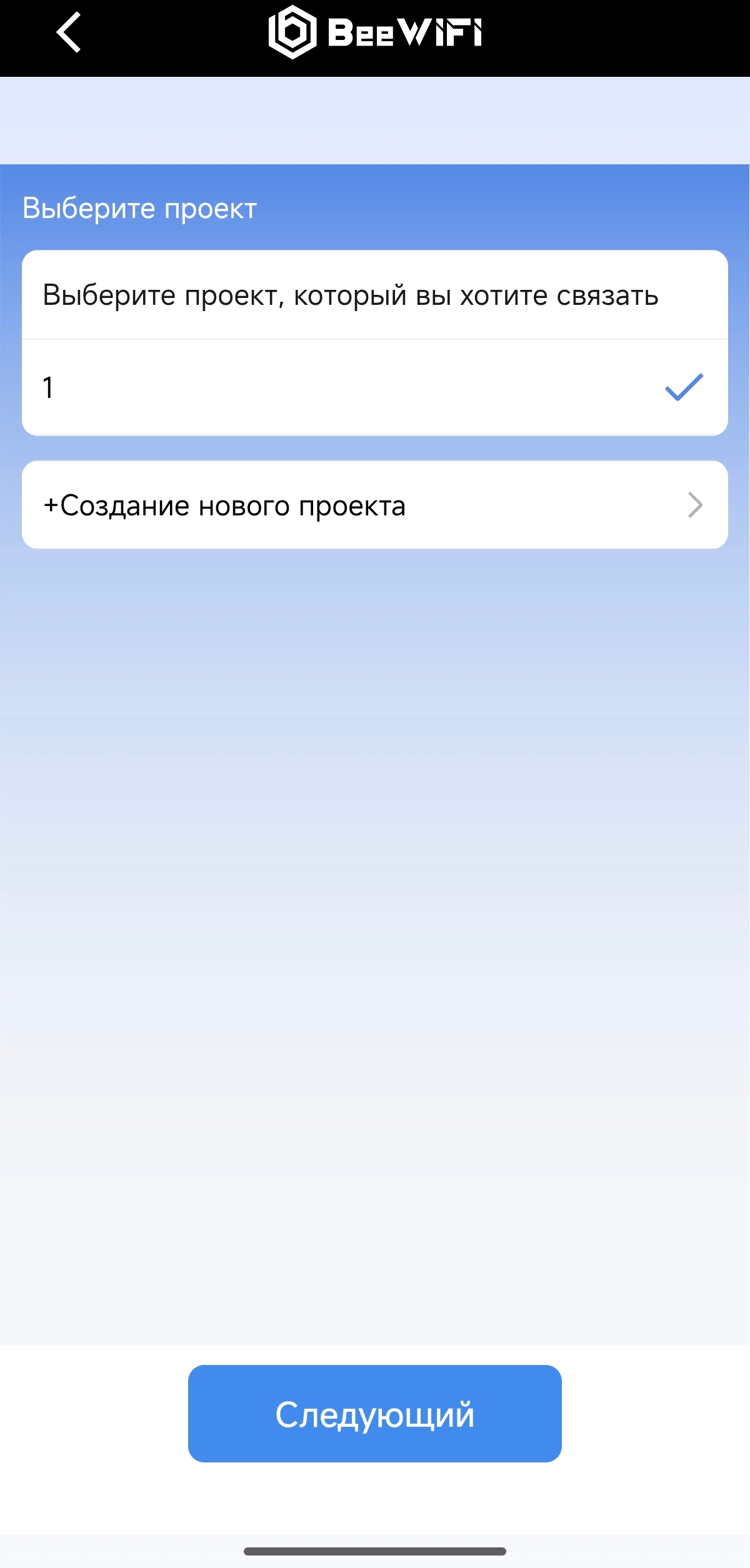

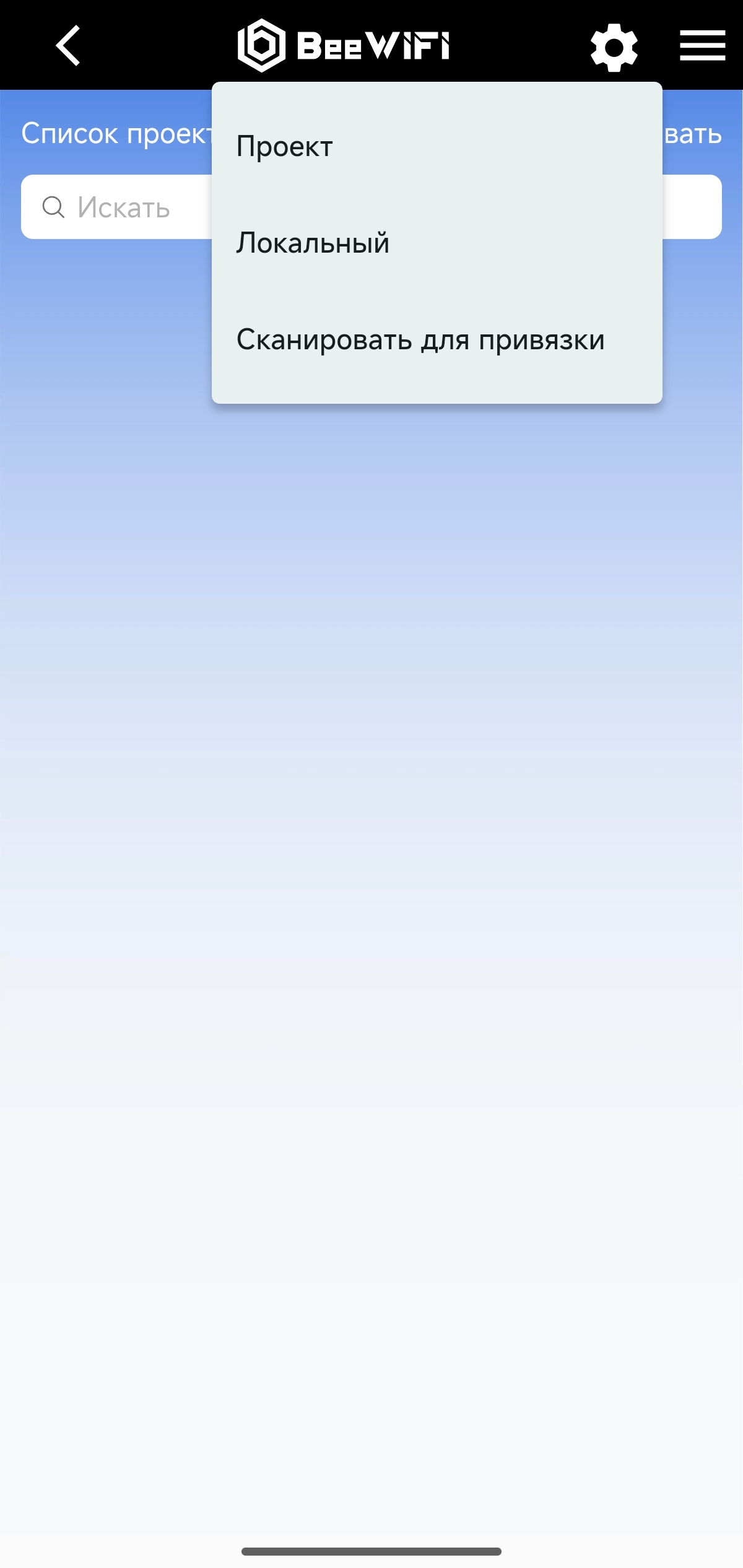

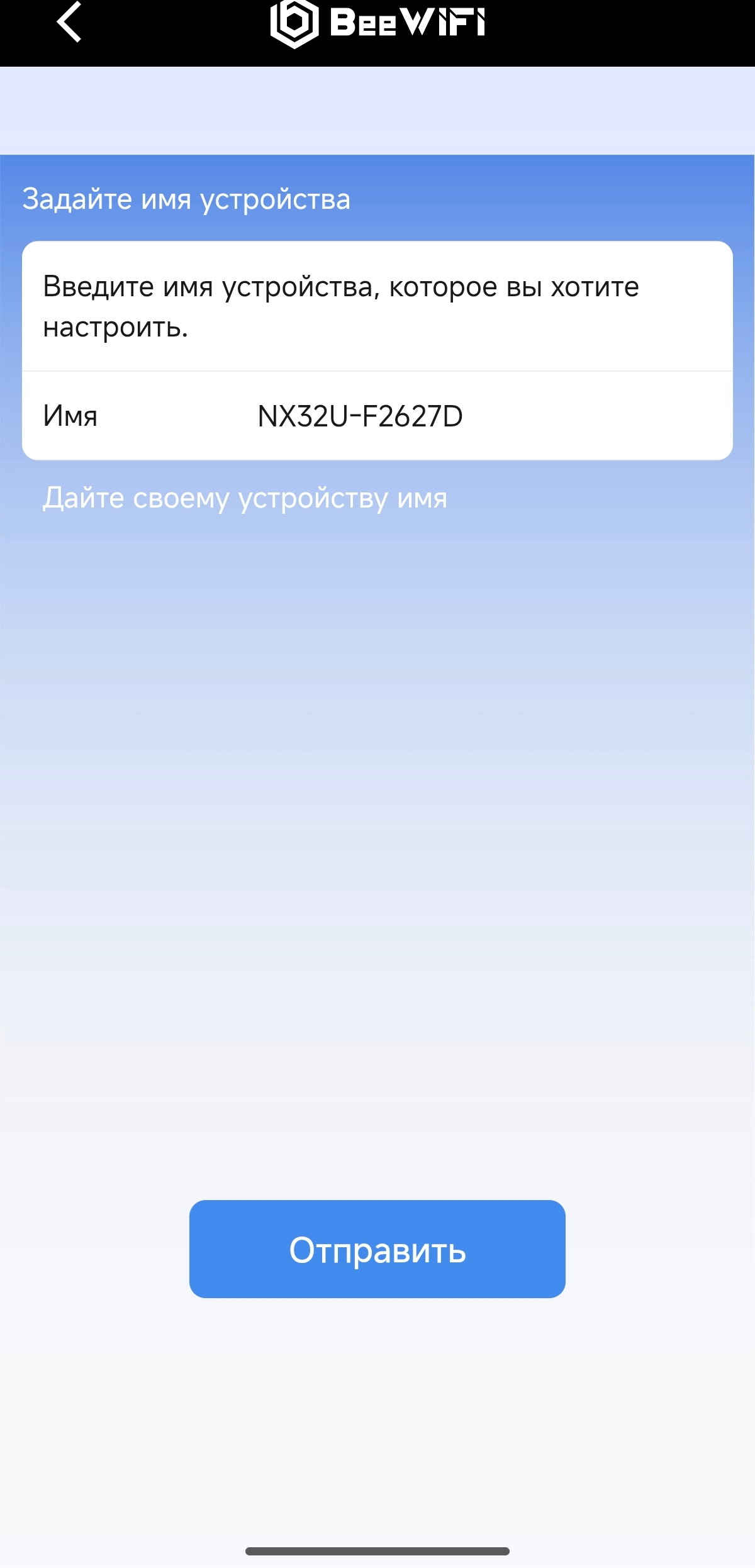

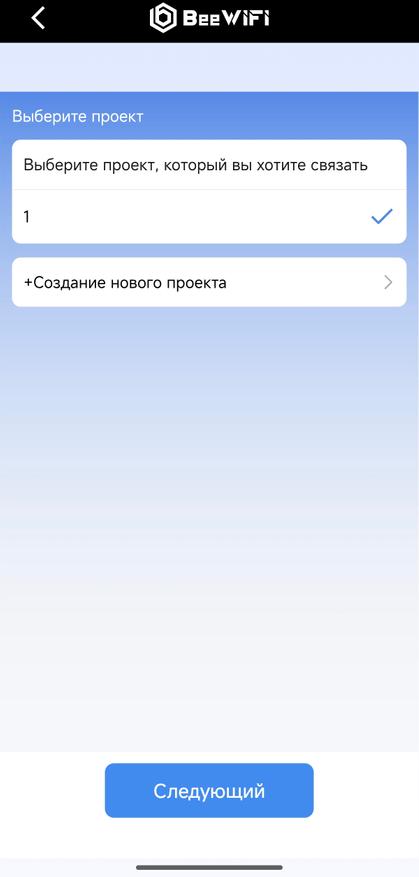

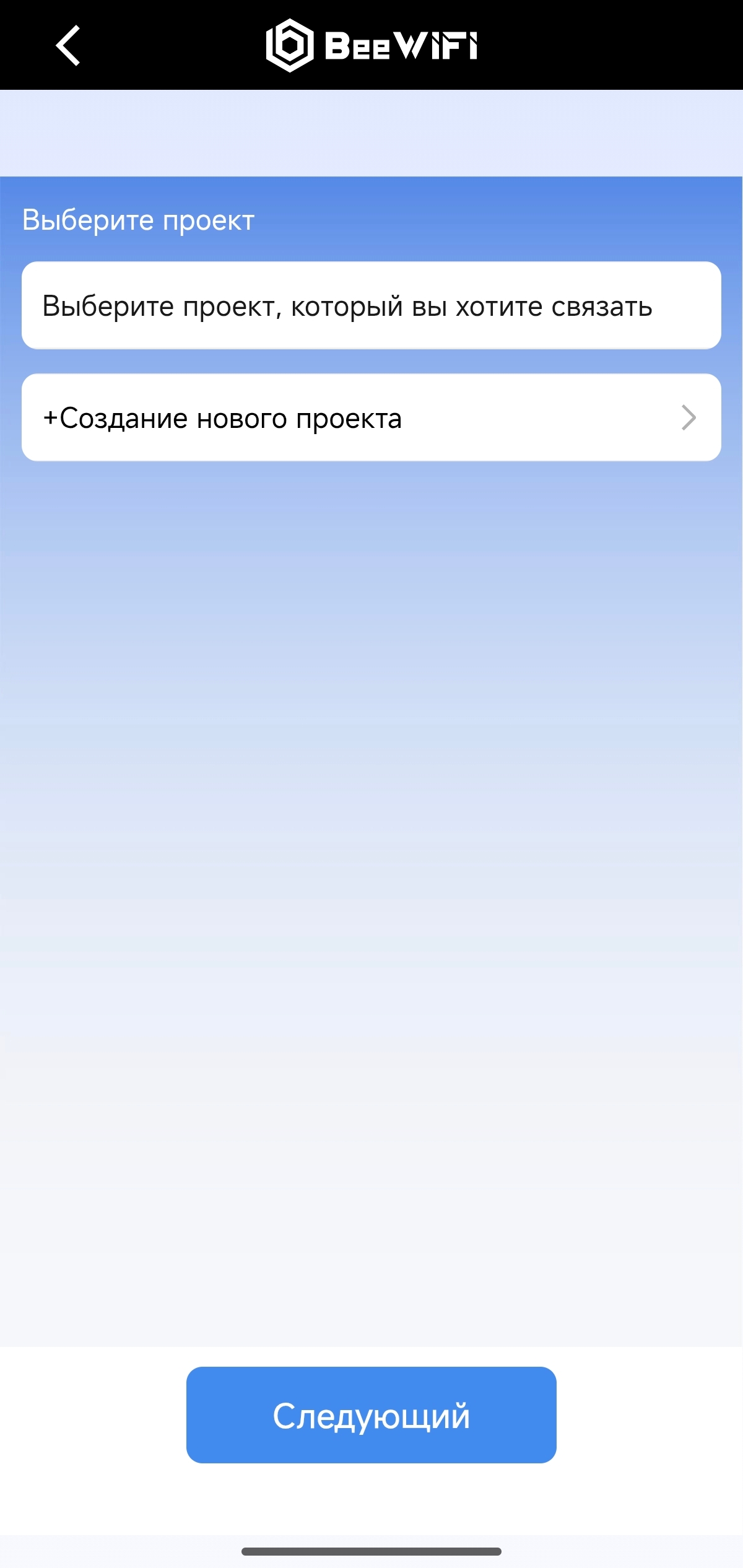

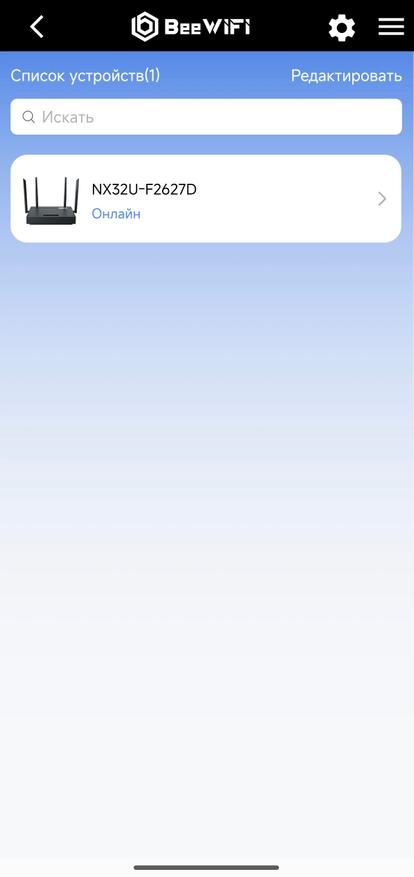

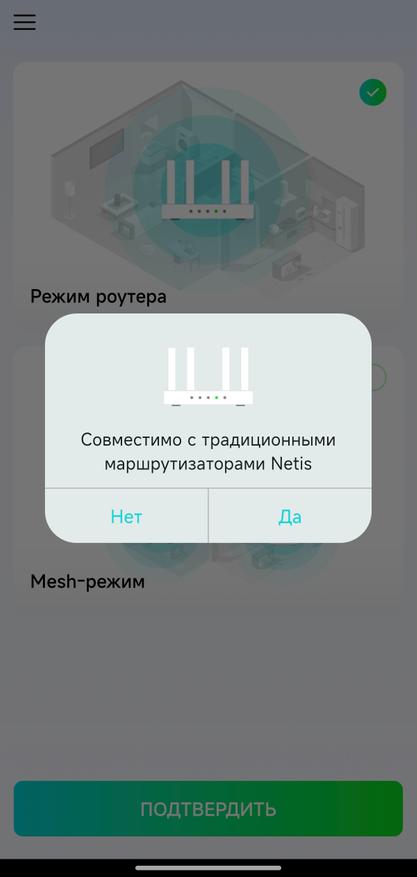

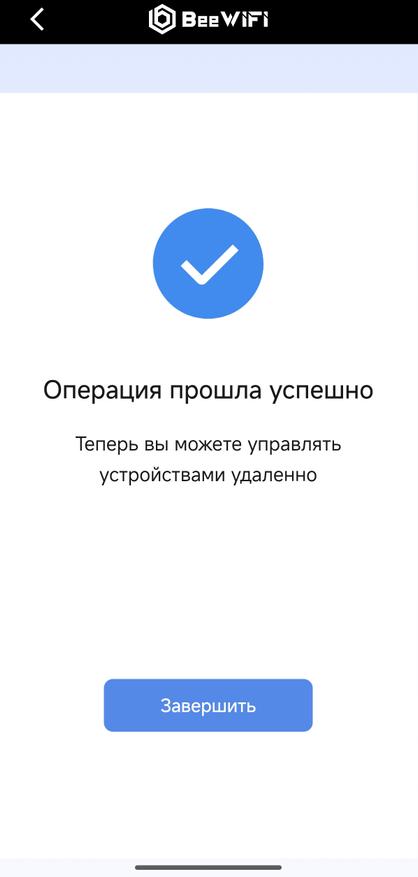

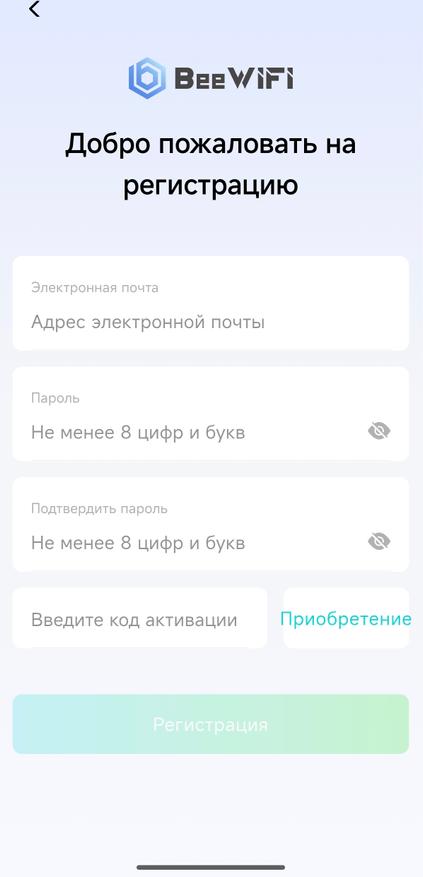

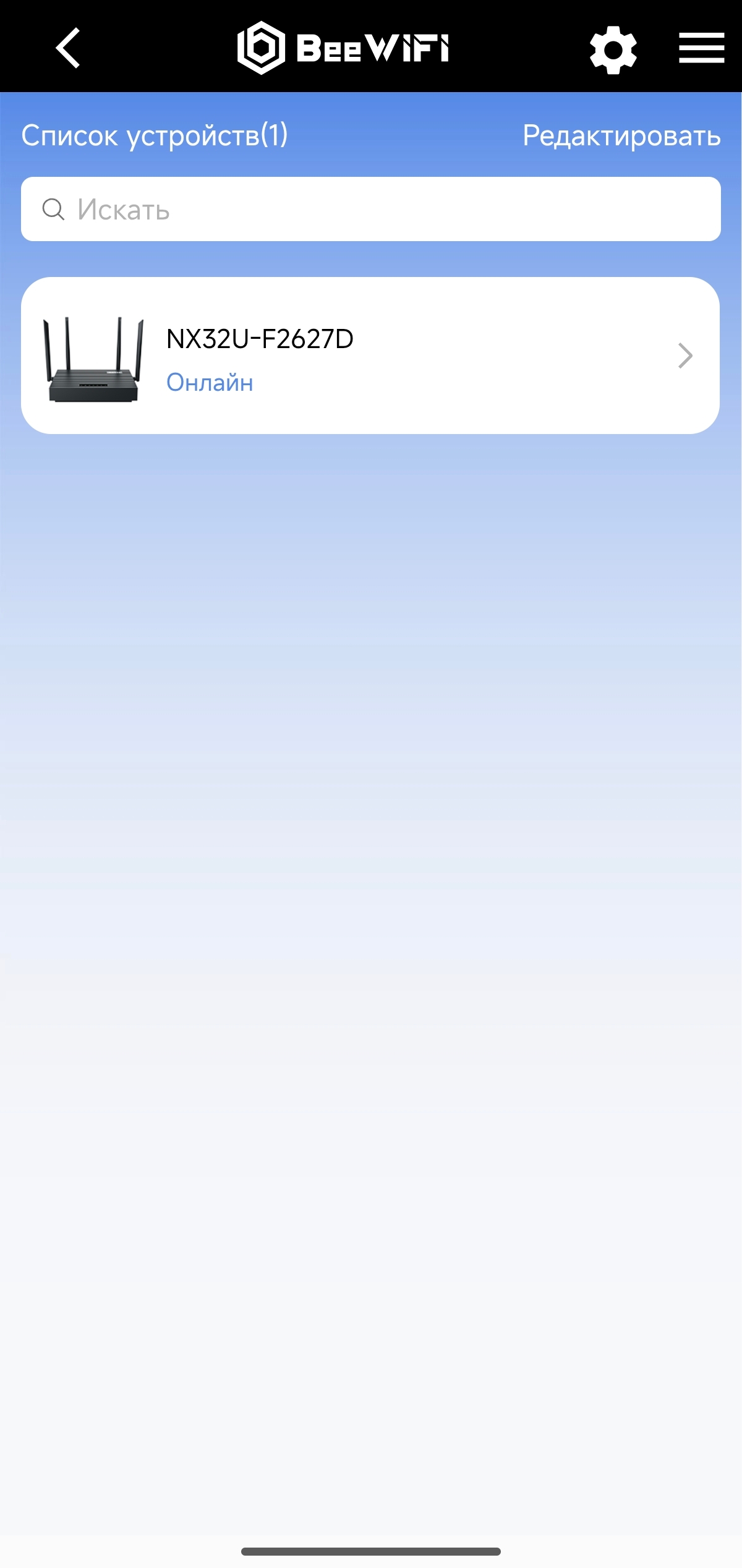

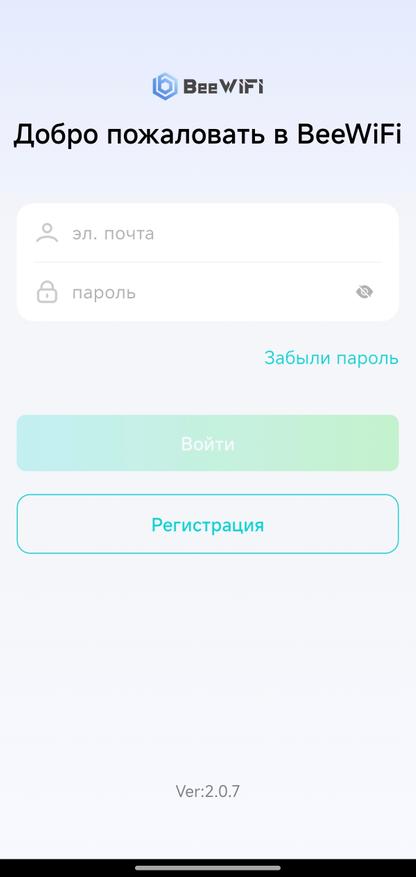

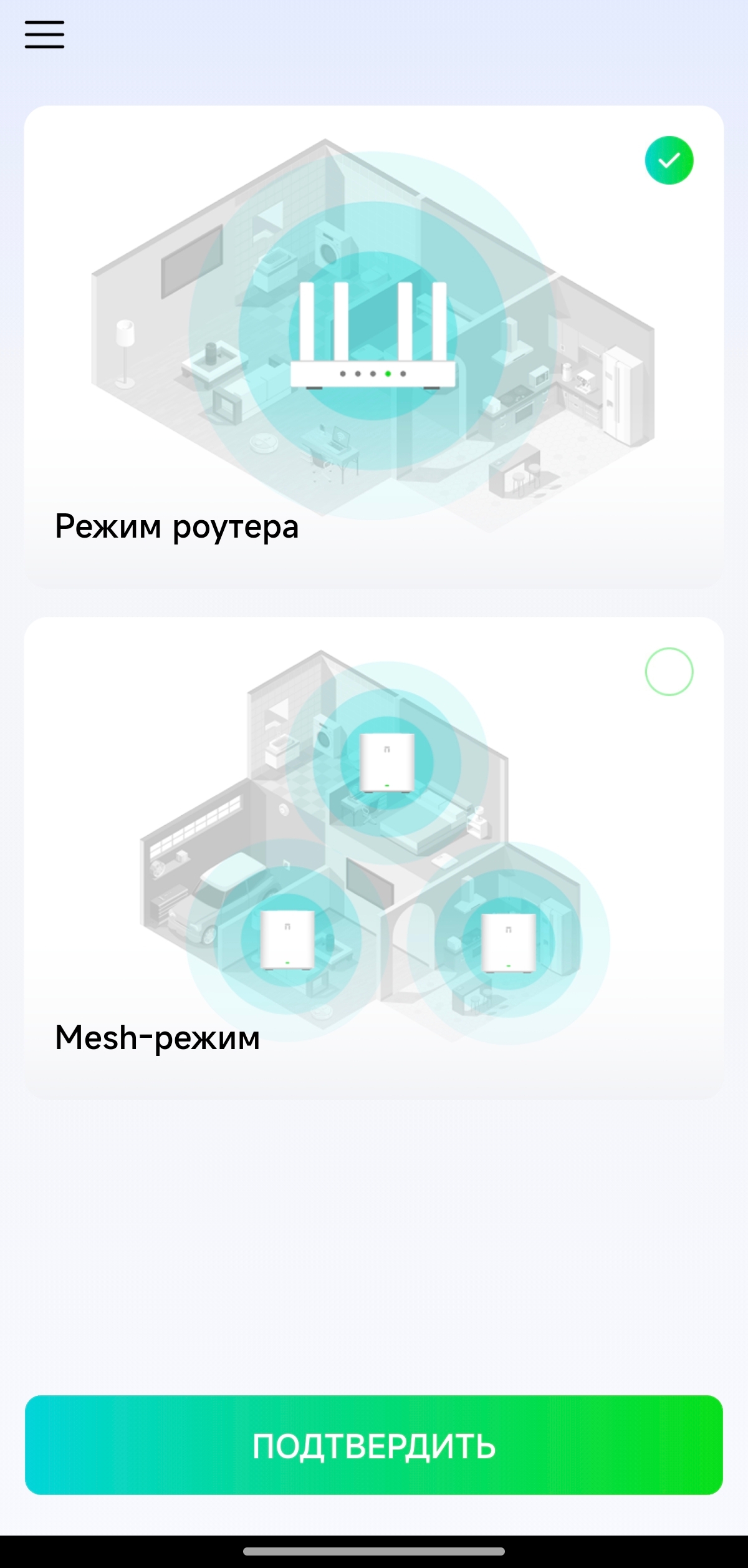

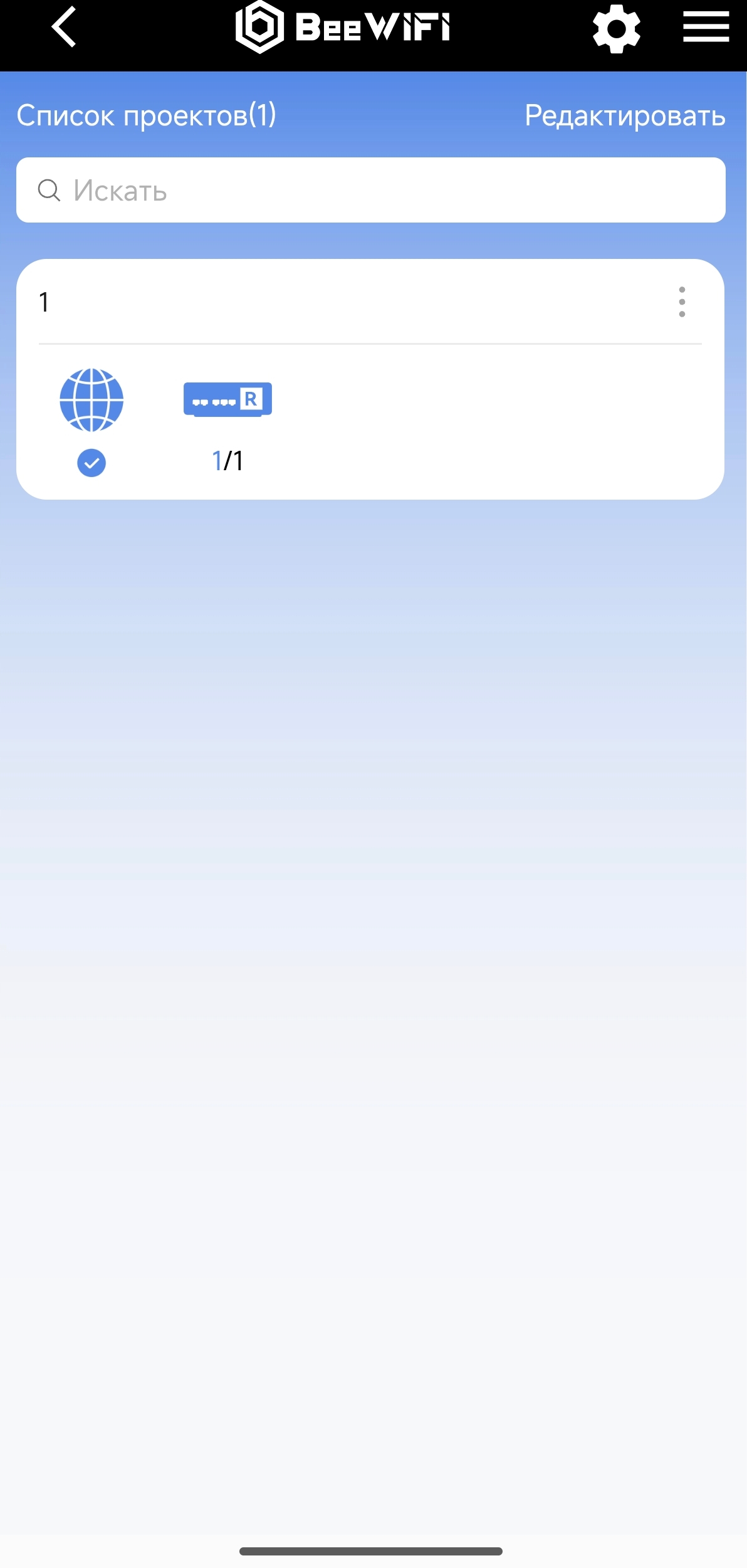

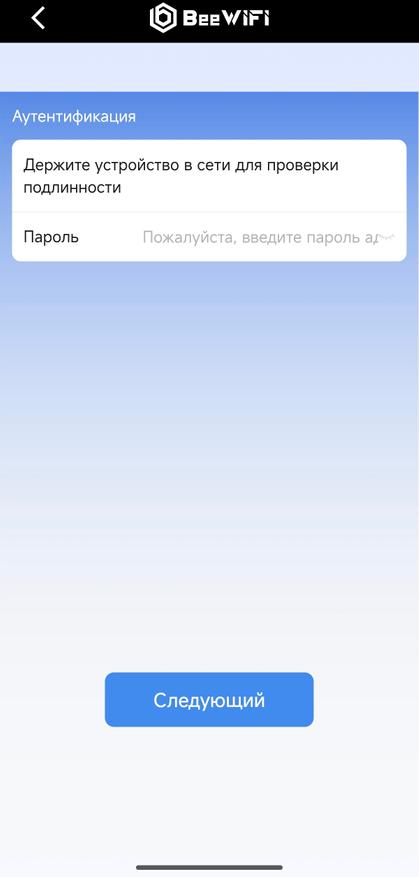

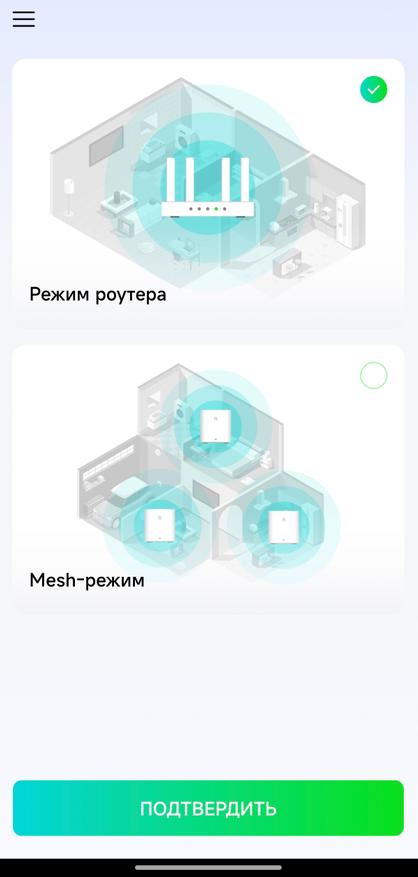

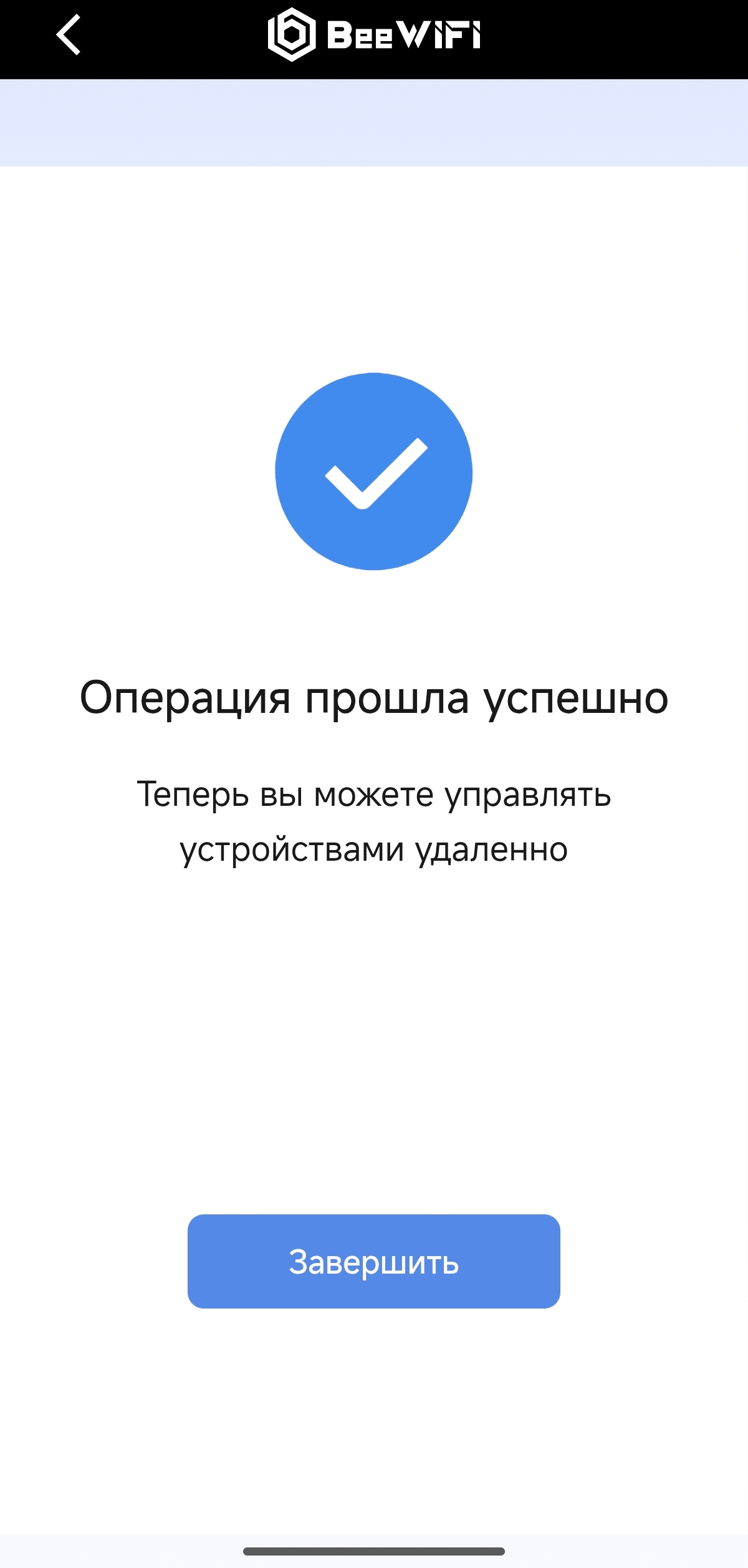

Процесс установки стандартный, после установки необходимо зарегистрироваться в системе, используя электронную почту и пароль, после создания учетной записи можно приступить к добавлению роутера.

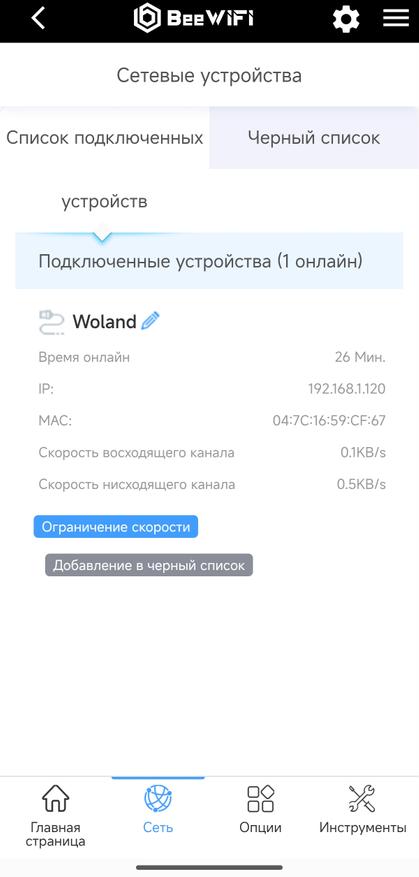

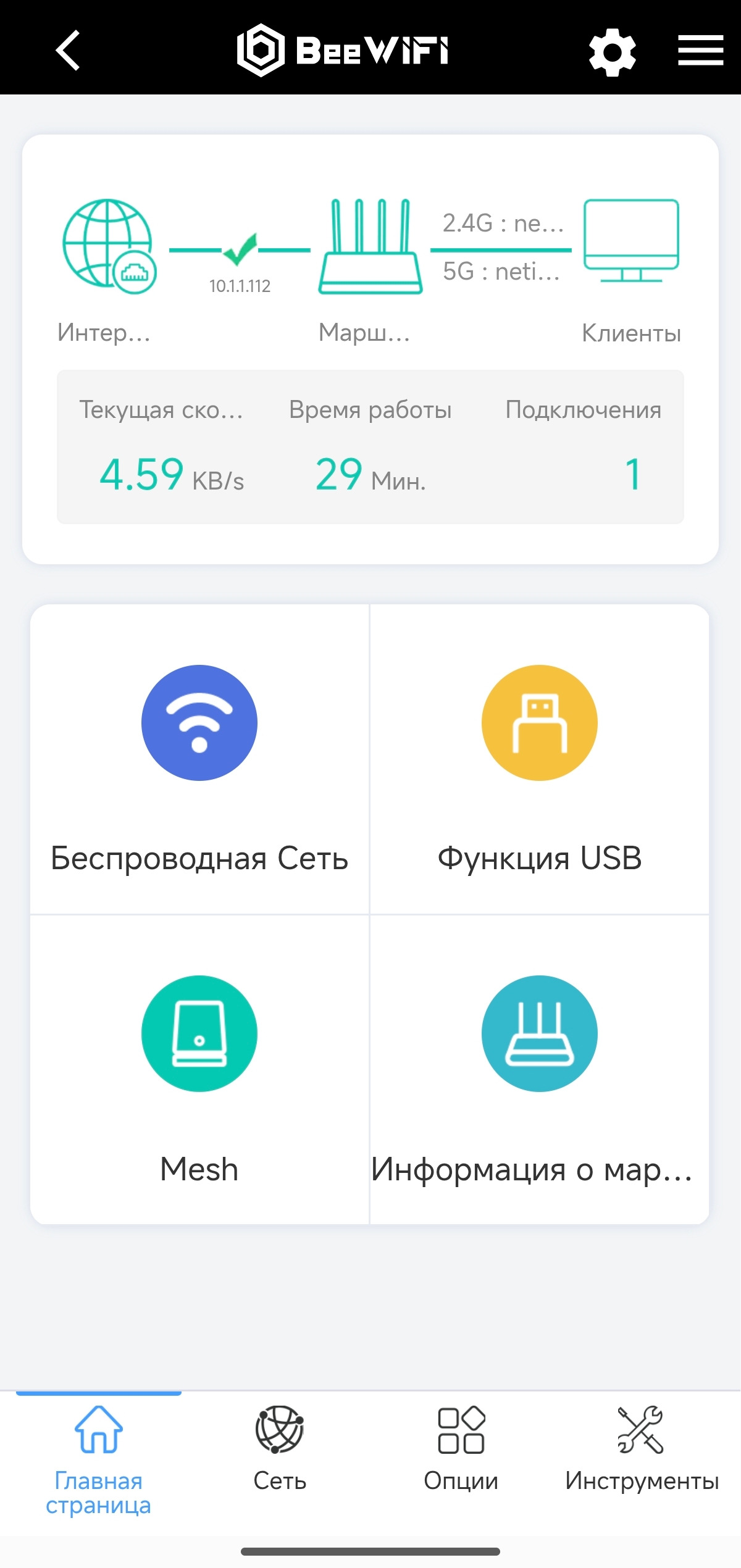

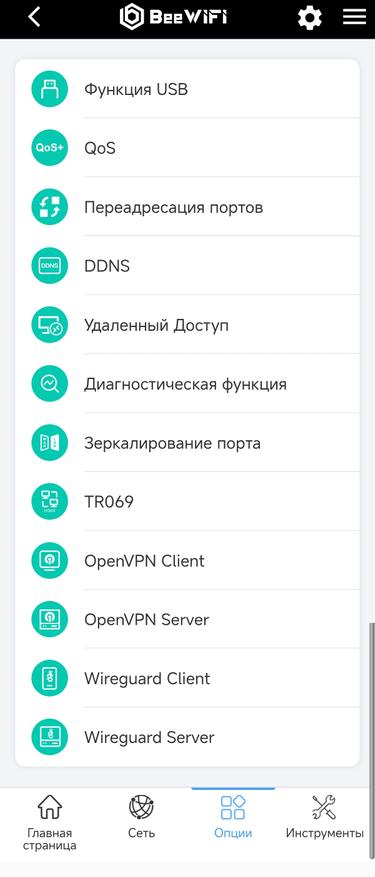

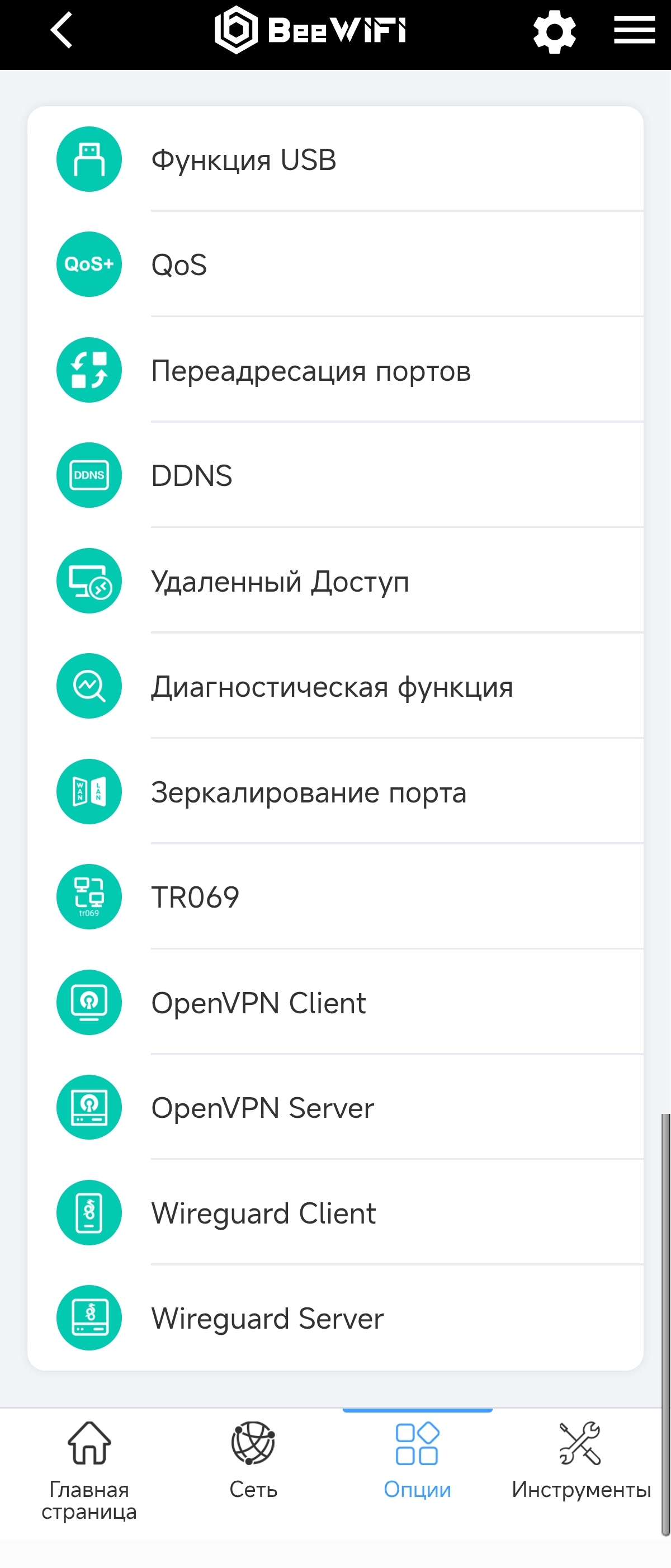

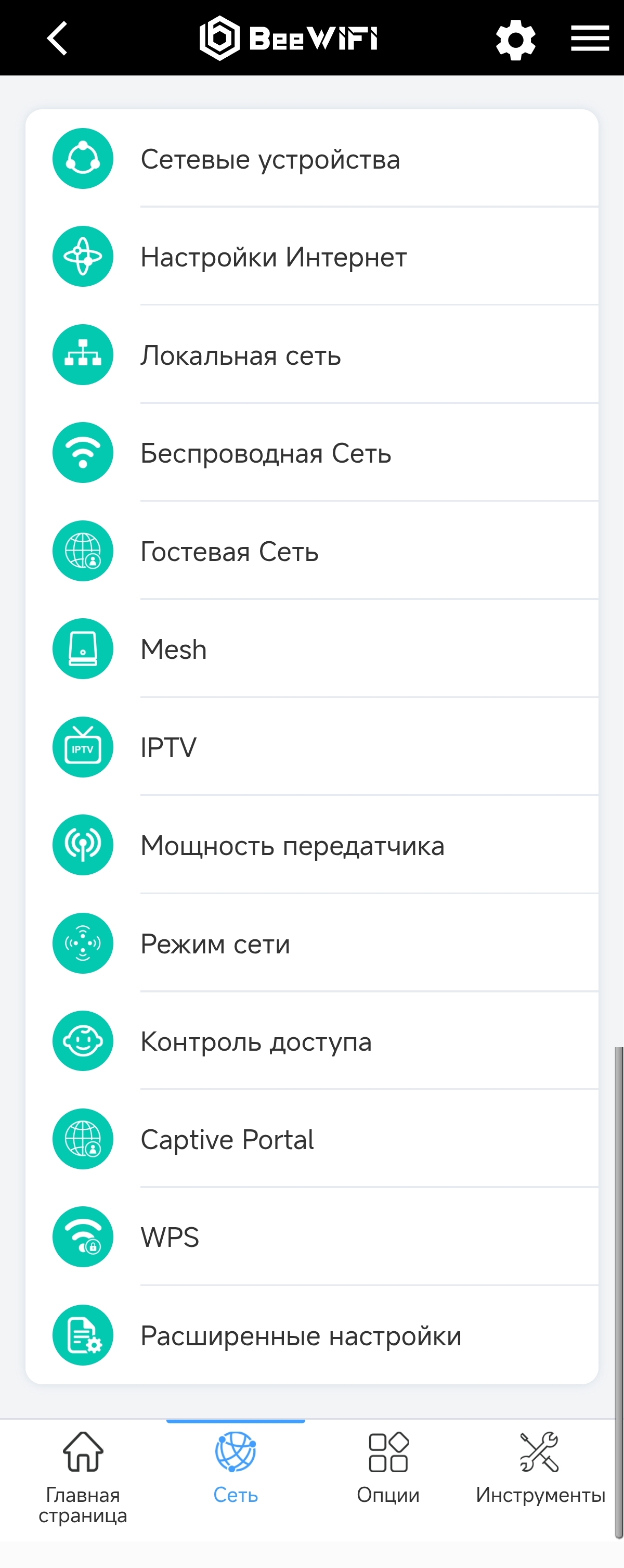

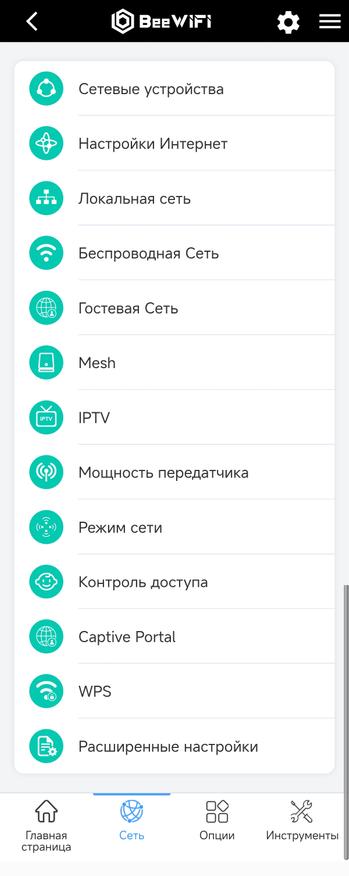

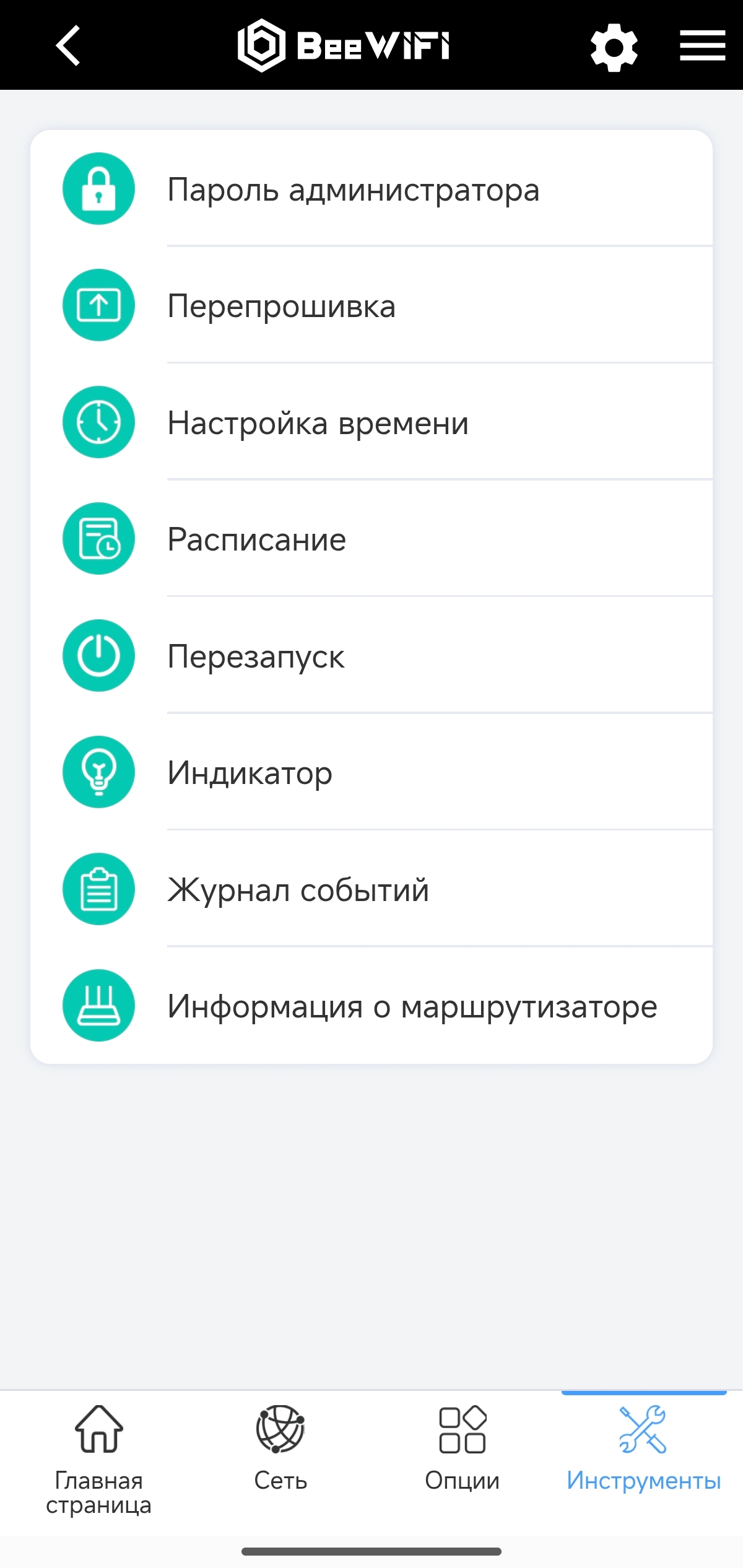

Приложение имеет удобный, интуитивно понятный интерфейс и позволяет обновлять прошивку, управлять параметрами роутера и домашней сетью в части контроля подключенных устройств из любой точки планеты, где есть интернет.
Панель управления роутером также имеет простой и понятный (а главное — мультиязычный) интерфейс без лишних заморочек. Он рассчитан на пользователей, которые либо впервые попали в интерфейс сетевого оборудования либо уже знакомы, но не на профессиональном уровне. Для тех, кто разбирается, все нужные опции также на виду и при желании их можно легко найти.
При первом подключении и авторизации на странице панели управления роутер самостоятельно определяет тип подключения к провайдеру и предлагает соответствующую настройку. В процессе настройки можно вручную указать тип WAN-соединения: динамический IPv4 или IPv6, статический IP, PPPoE, PPTP или L2TP.

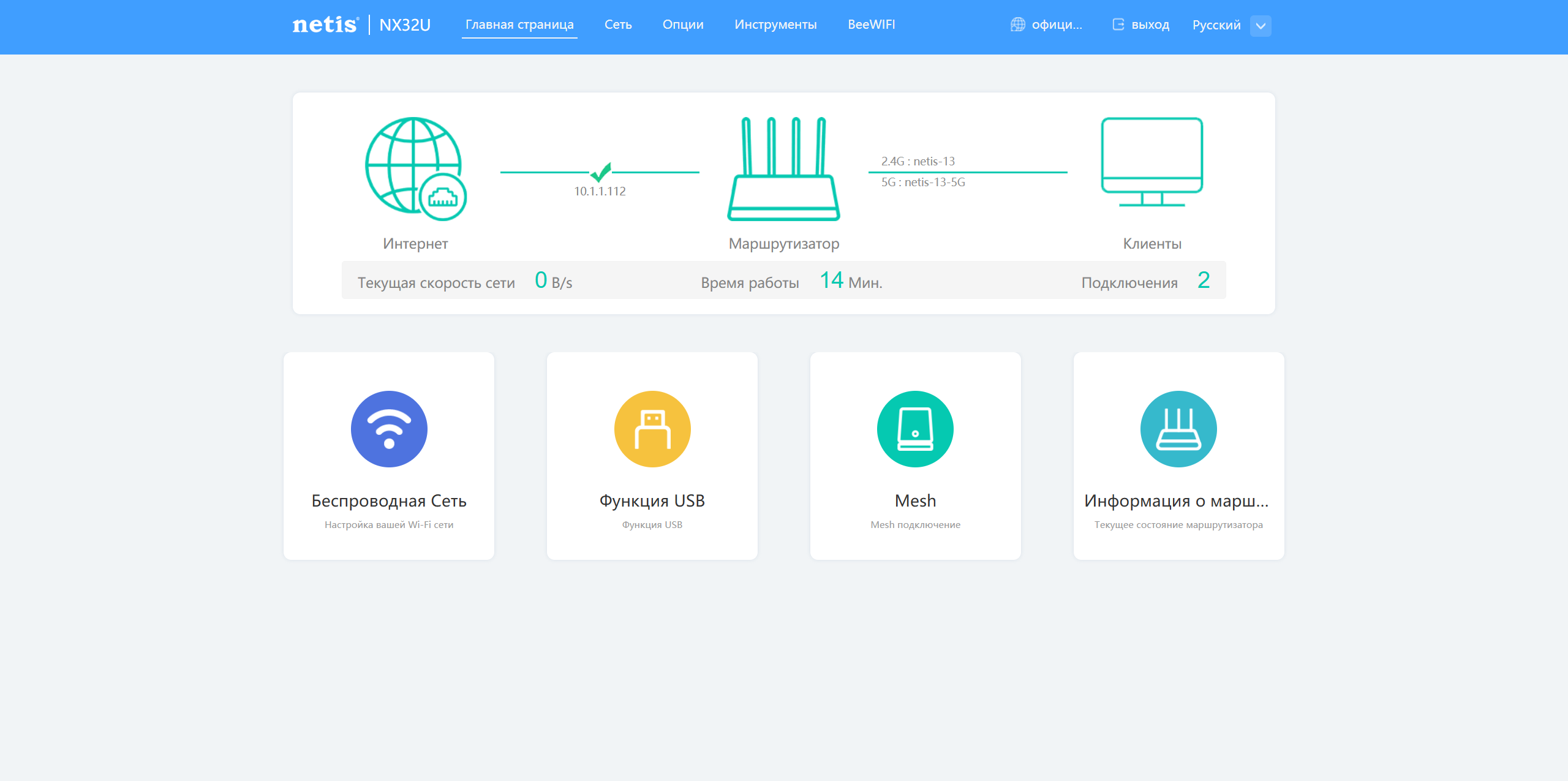

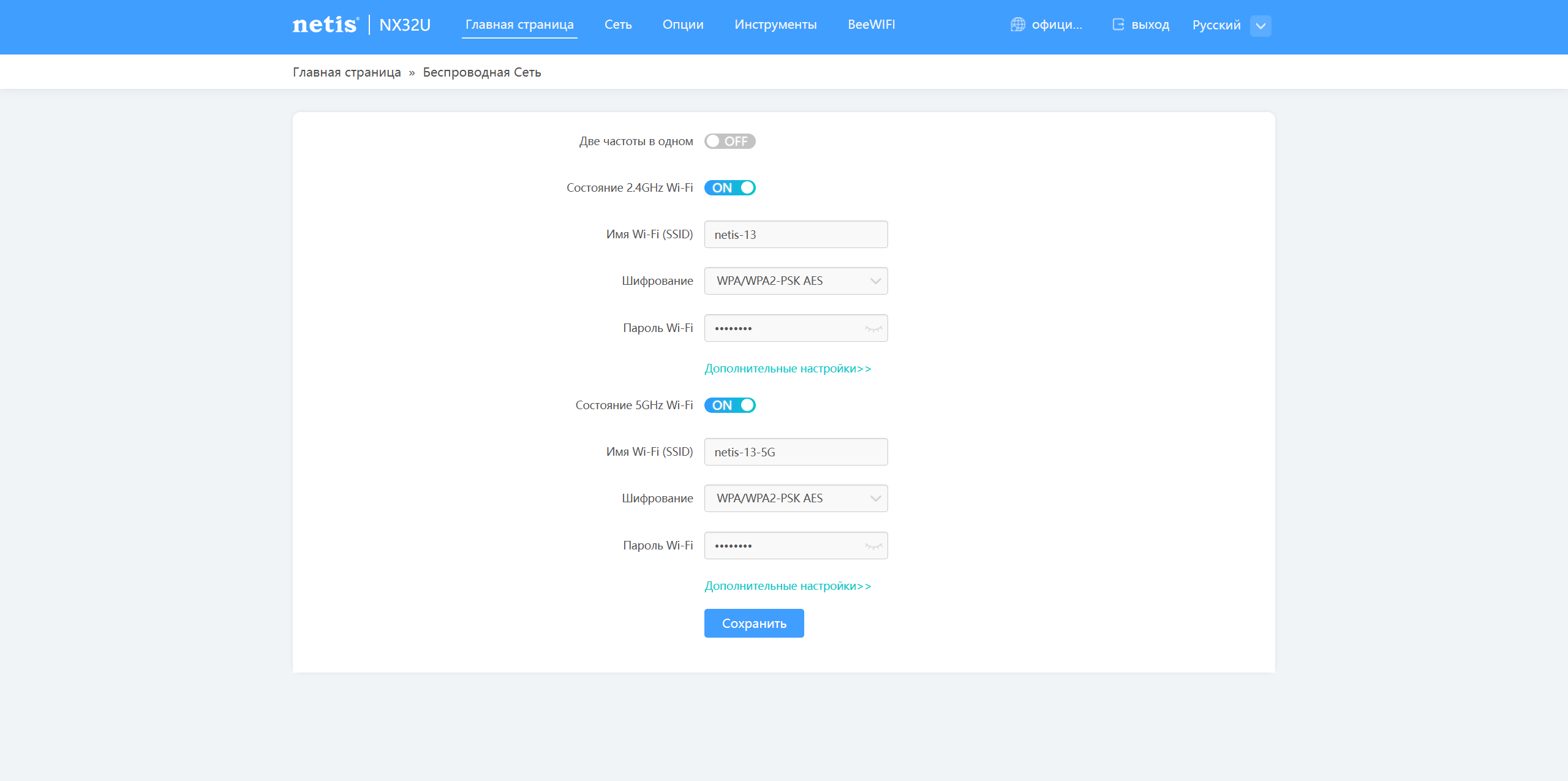

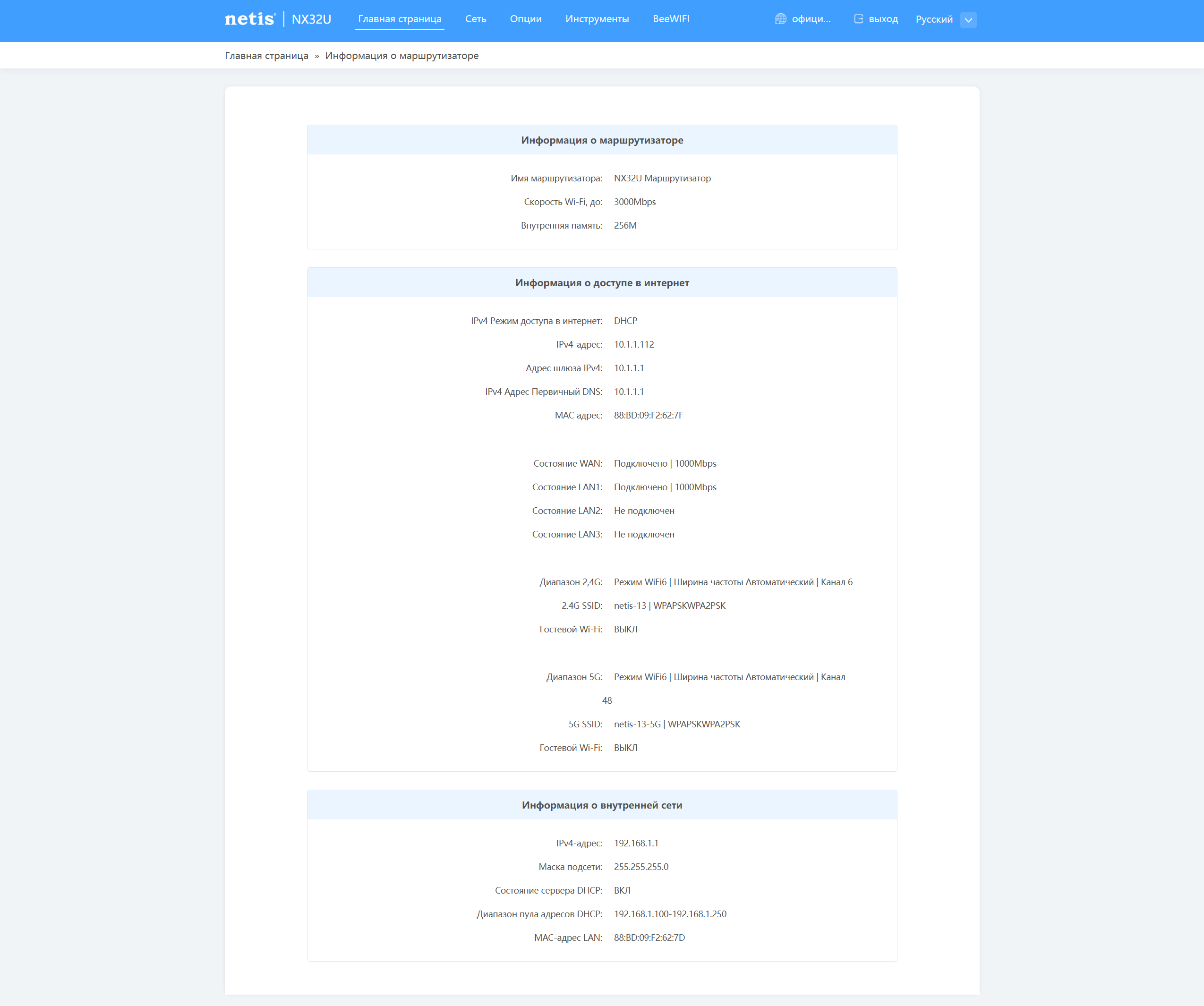

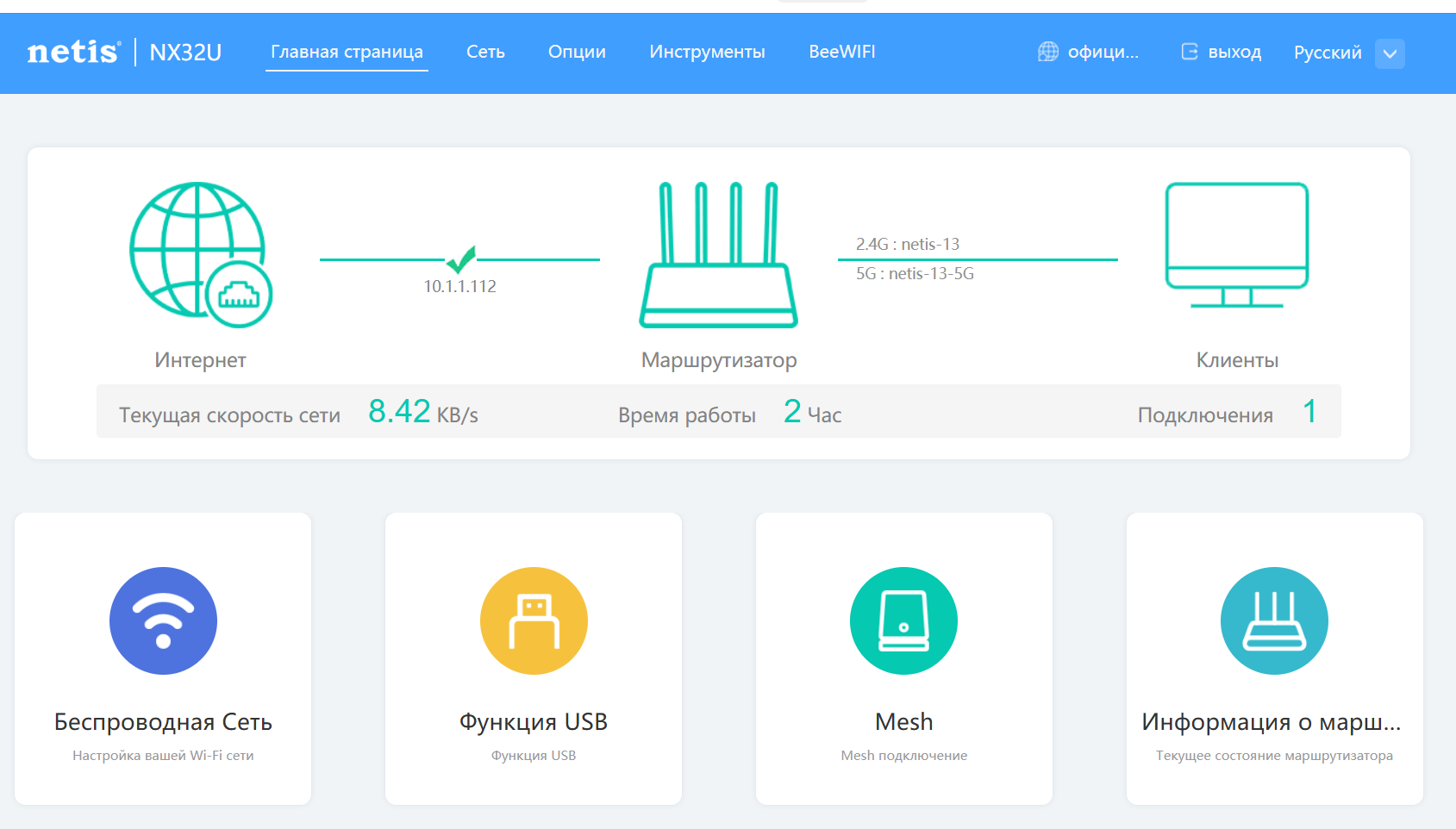

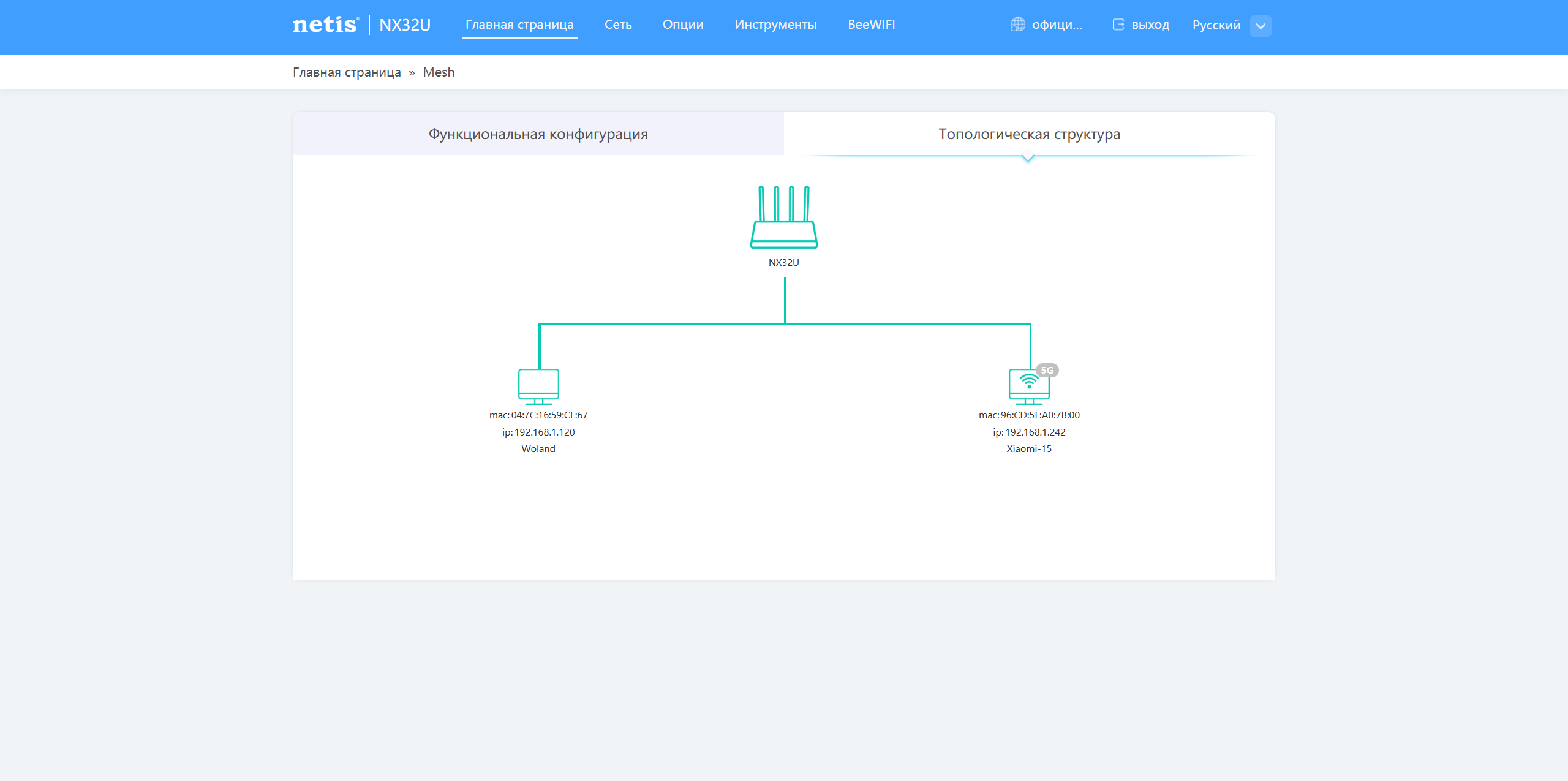

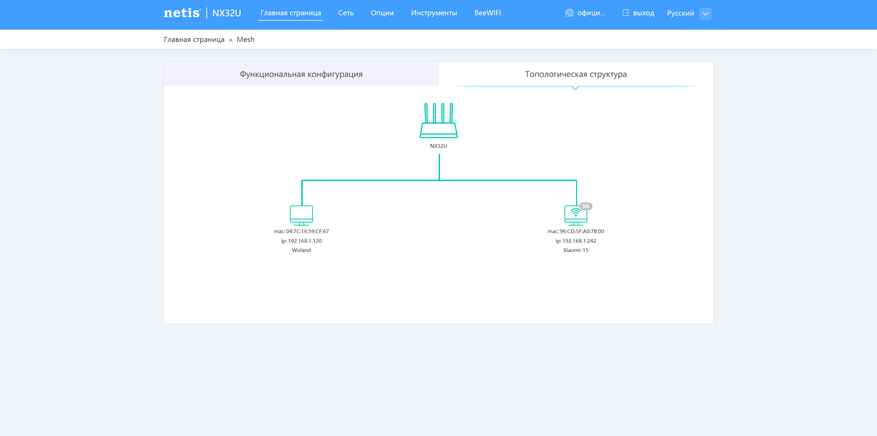

Главная страница включает в себя основные разделы: Беспроводная сеть, Функция USB, Mesh, Информация о маршрутизаторе.

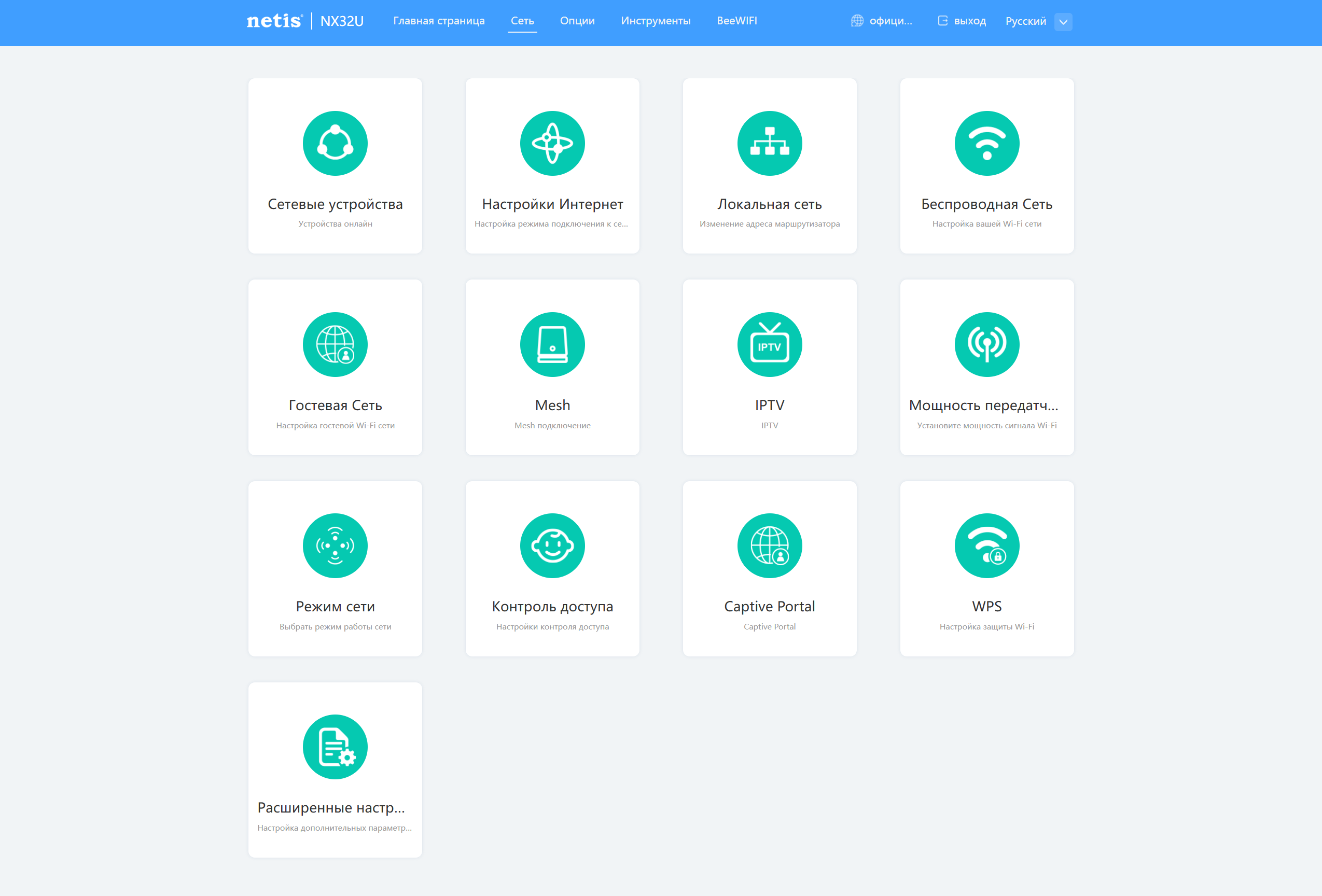

Для пользователей наибольшую ценность представляет меню Сеть, в нем находятся ключевые настройки маршрутизатора.

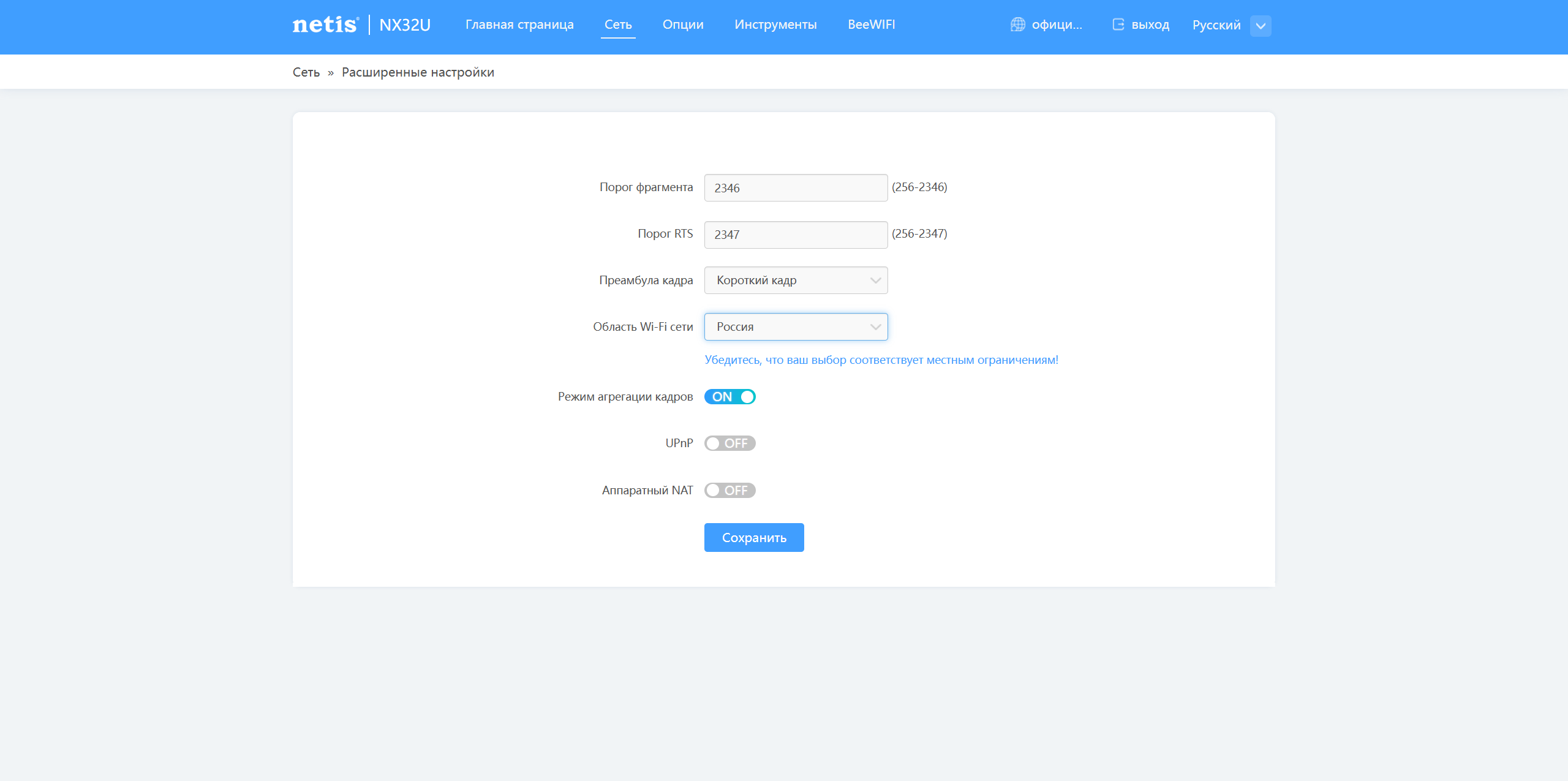

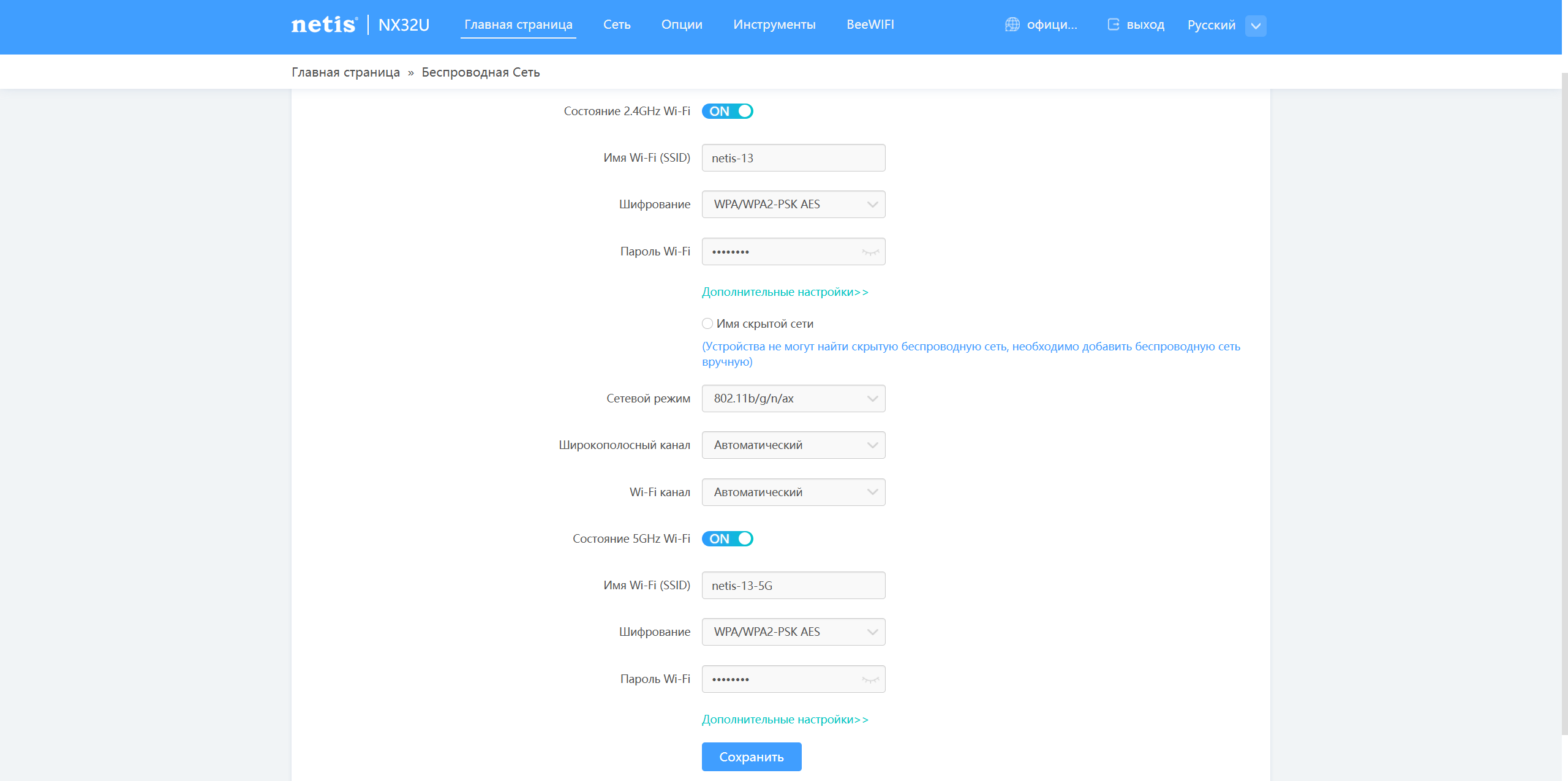

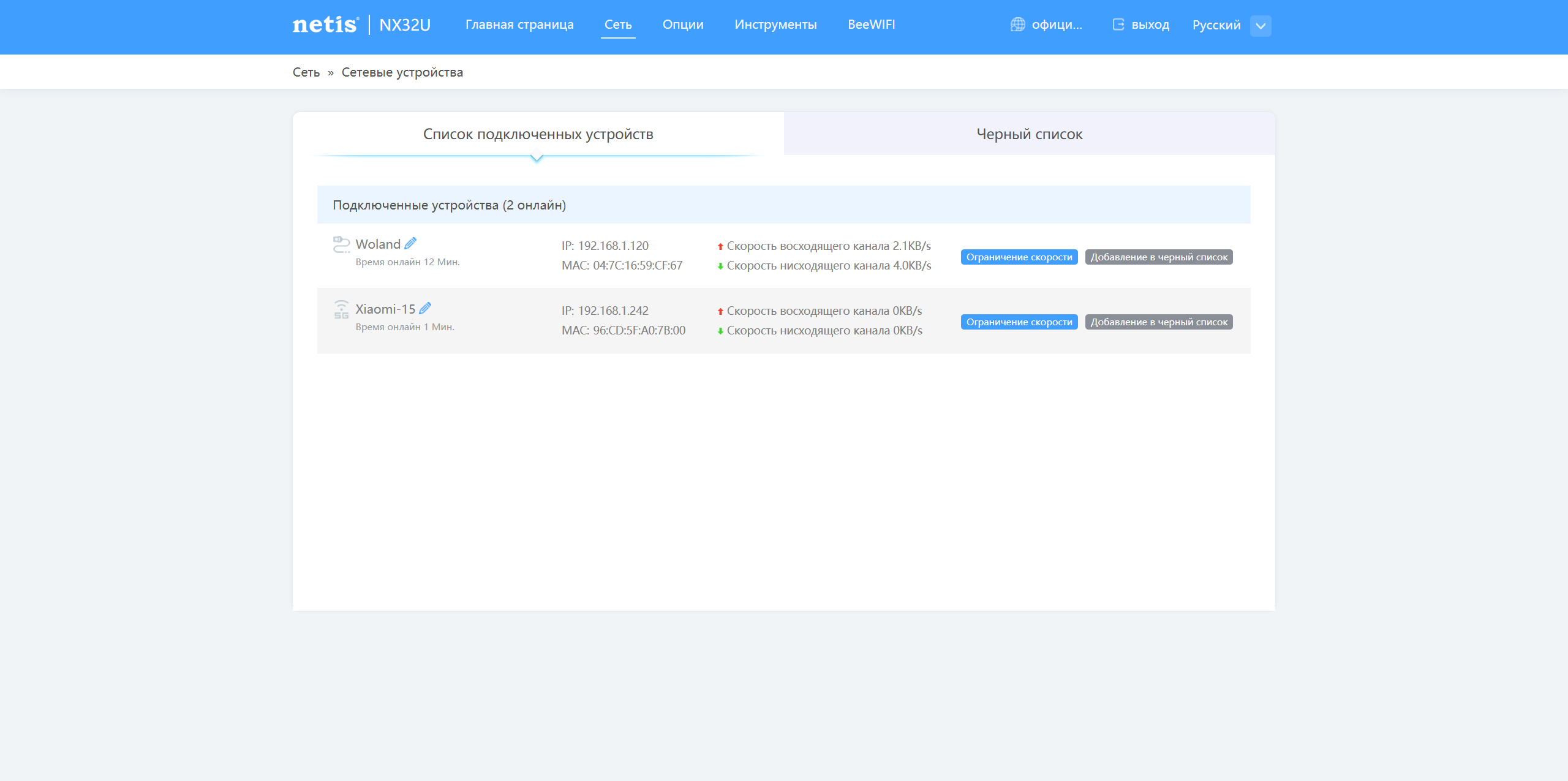

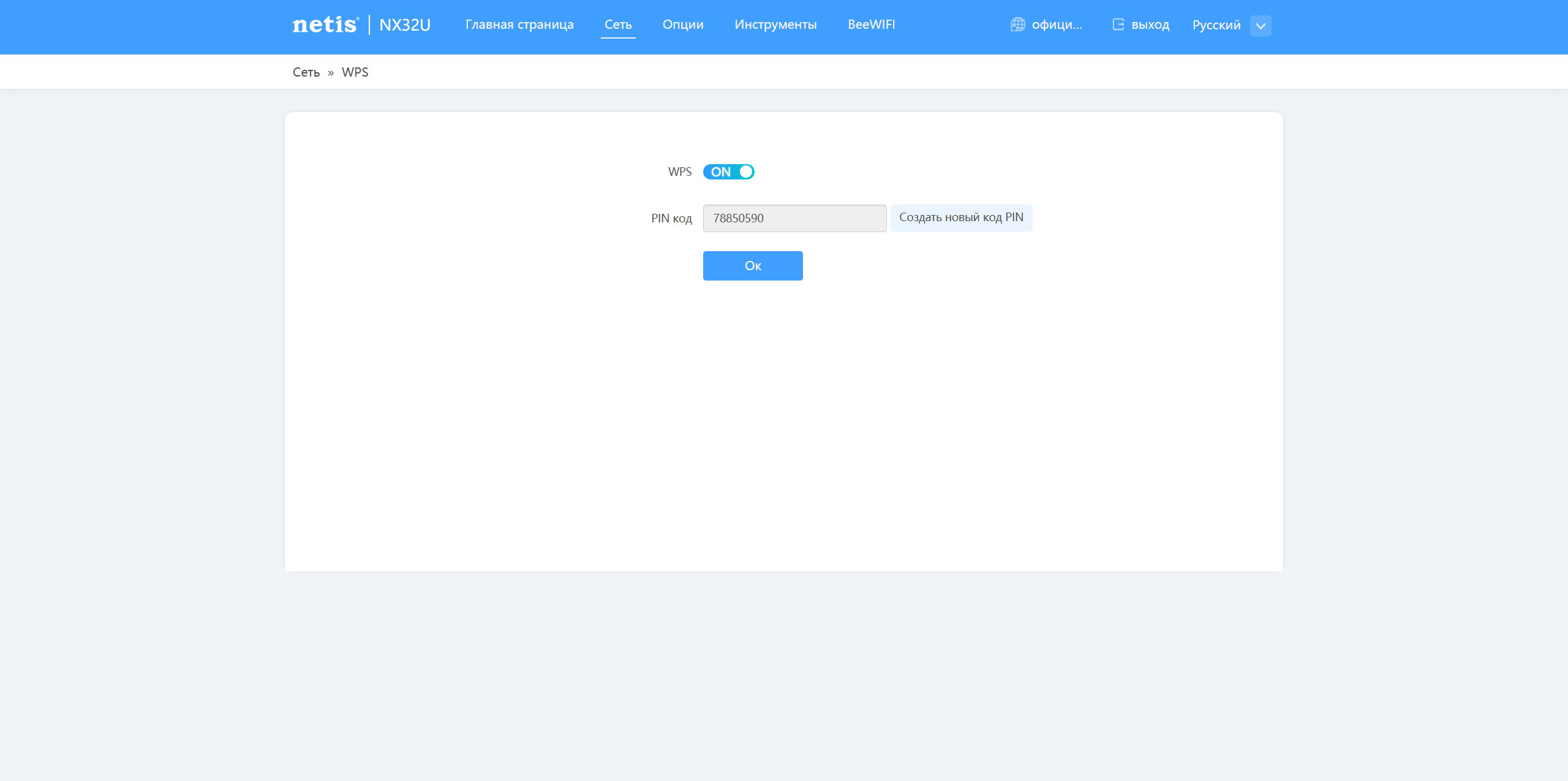

В этом разделе можно отслеживать все подключенные устройства, управлять интернет-соединением через порт WAN, настраивать параметры локальной сети и распределение IP-адресов, а также конфигурировать беспроводное соединение. В части Wi-Fi доступна раздельная настройка имени сети (SSID) и пароля 2,4/5 ГГц, выбор рабочего канала и регулировка усиления/чувствительности антенн. Актуальный стандарт защиты W-Fi WPA3 позволяет настроить сеть с гарантией защиты от проникновения в сетевой периметр случайных устройств.
Устройство поддерживает современные технологии: Wi-Fi 6 (802.11ax), OFDMA, MU-MIMO и Beamforming в сочетании с усилителями FEM, что обеспечивает стабильное покрытие и эффективную работу множества подключенных сетевых устройств одновременно, часть из этих технологий скрывается за простой настройкой (например, выбор усиления мощности), а часть работает на постоянной основе и ключена на аппаратном и программном уровне.

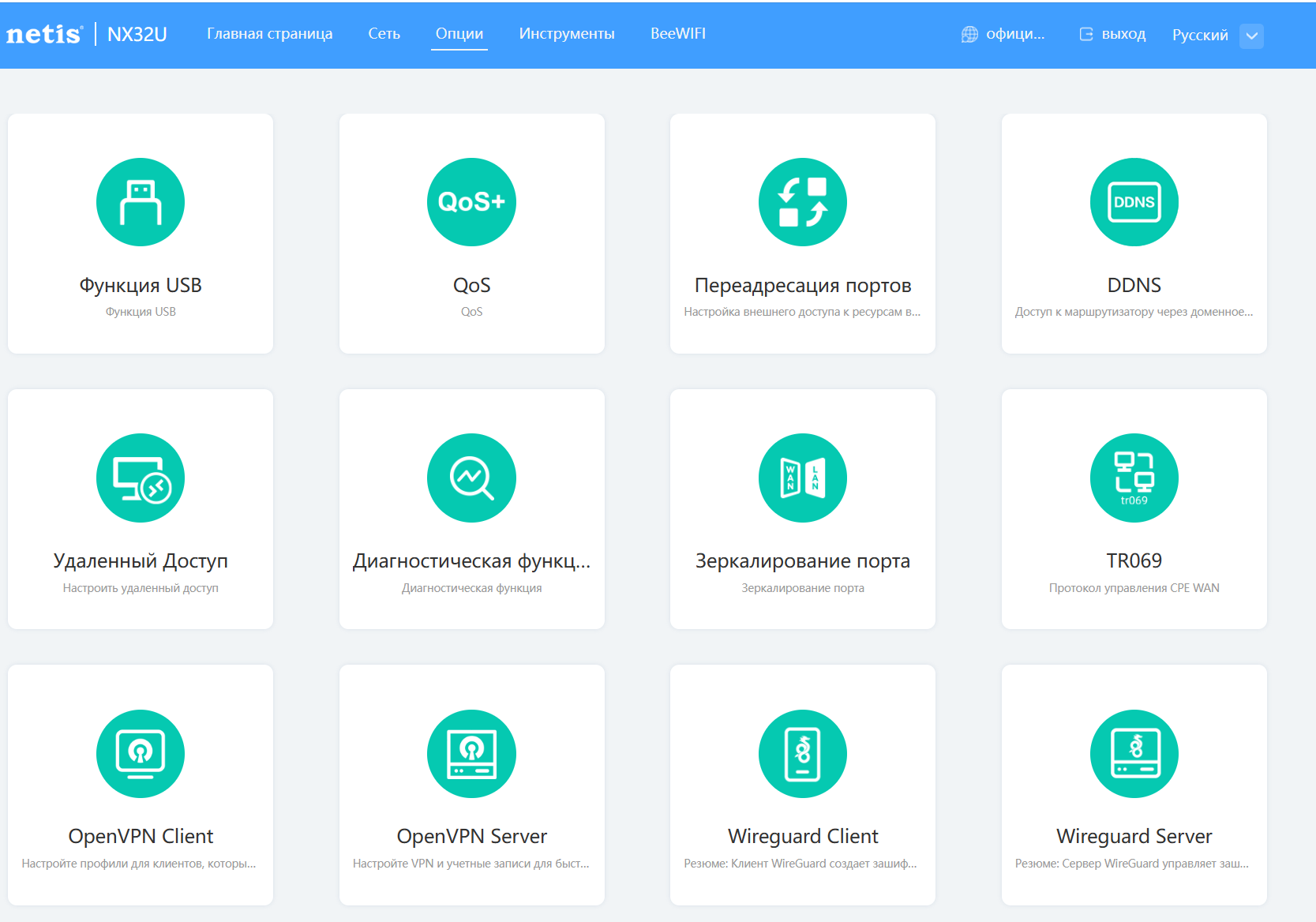

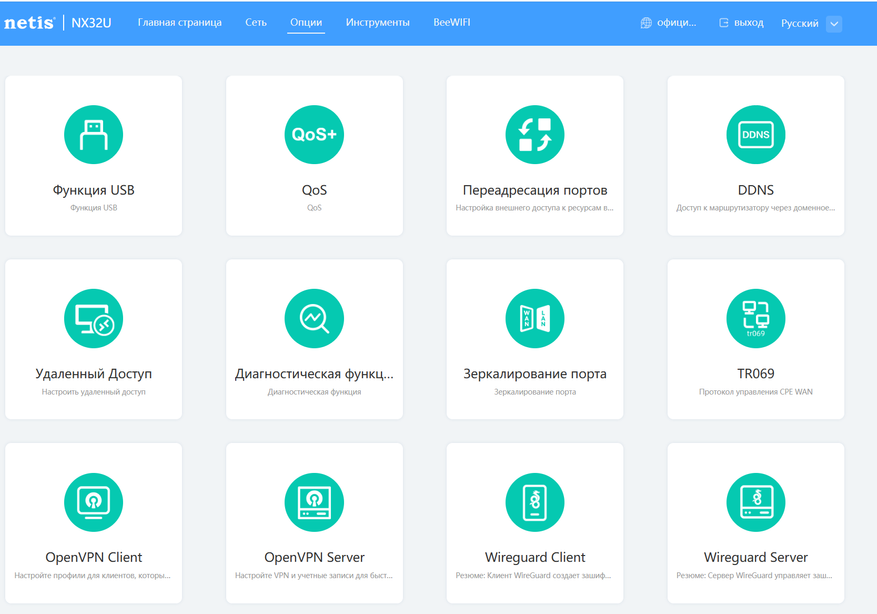

Отдельно стоит упомянуть возможность настройки роутера в качестве Wireguard/Open VPN сервера и/или клиента. Эти типы зашифрованного соединения на сегодняшний день наиболее популярны и востребованы дома и в бизнесе для защиты внутреннего трафика сети.

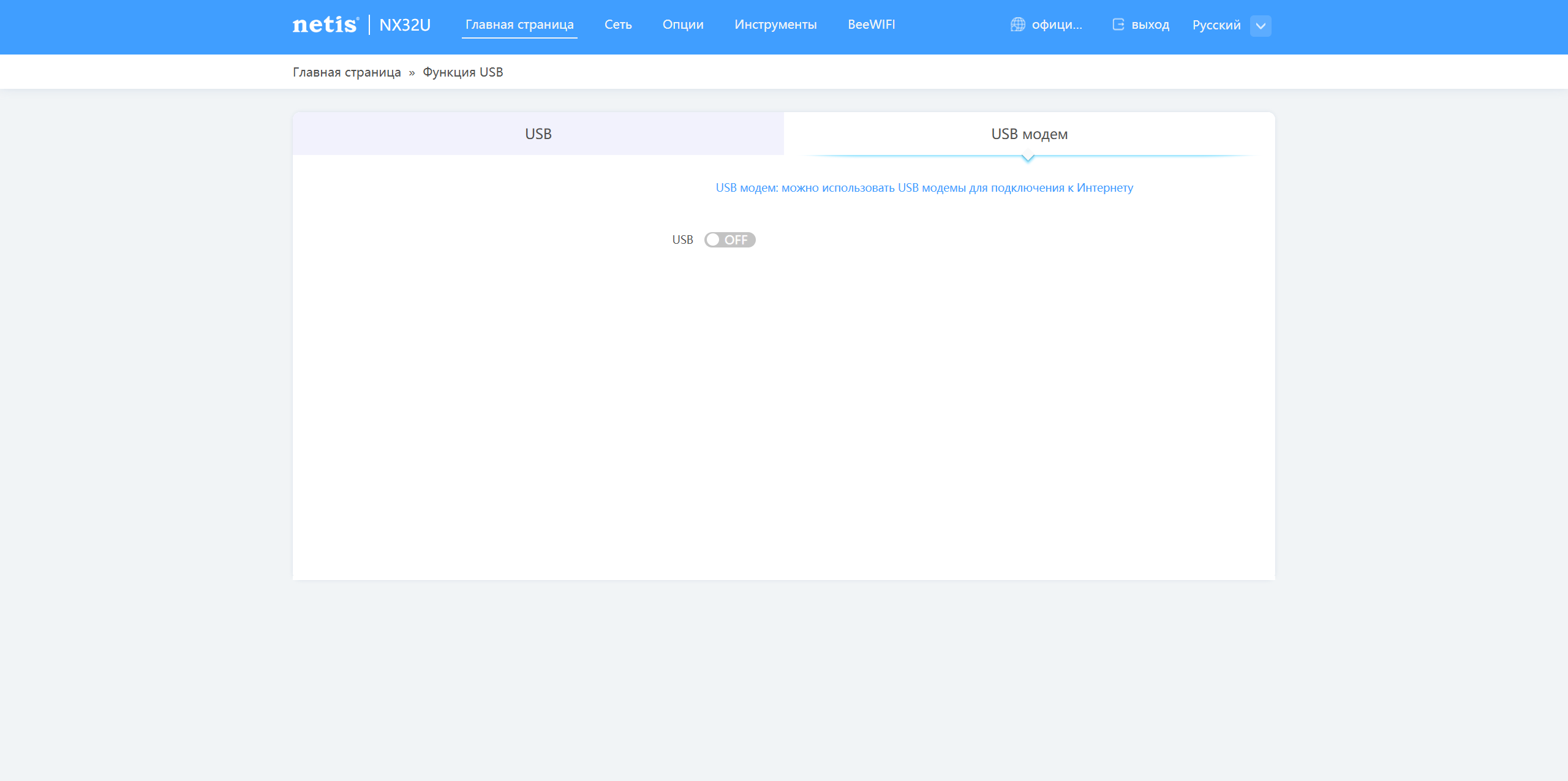

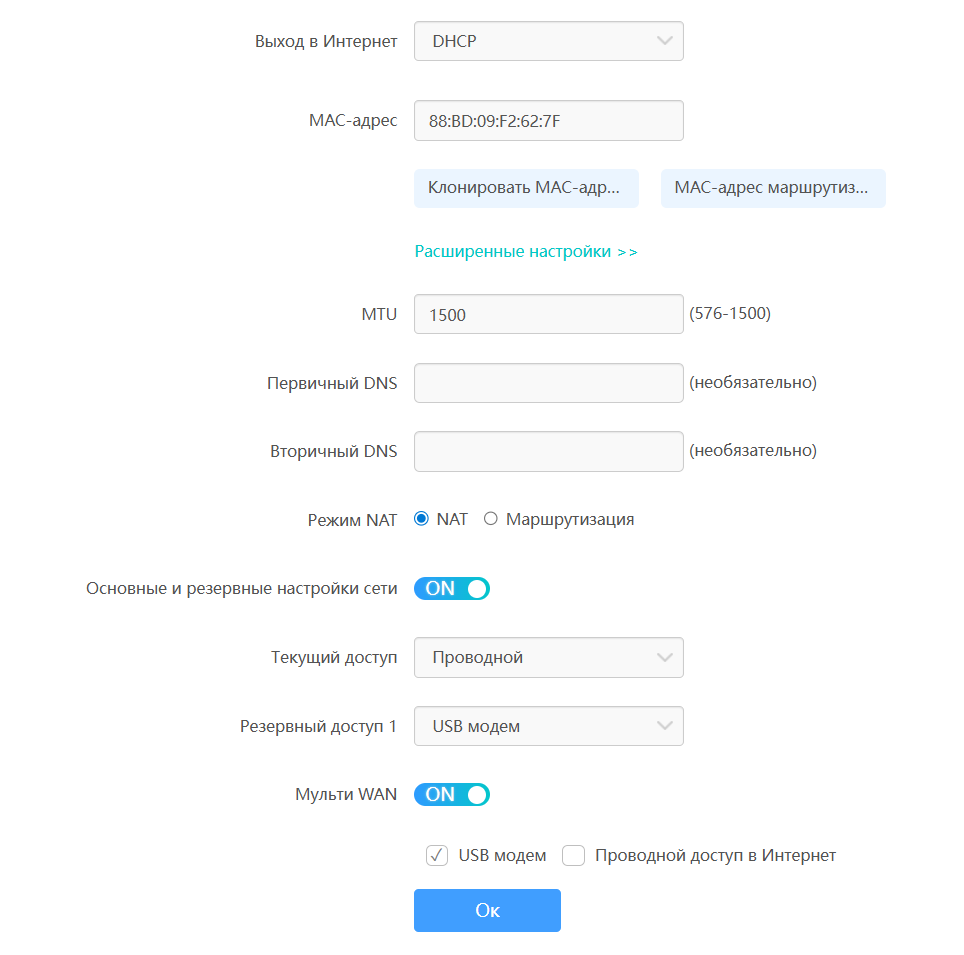

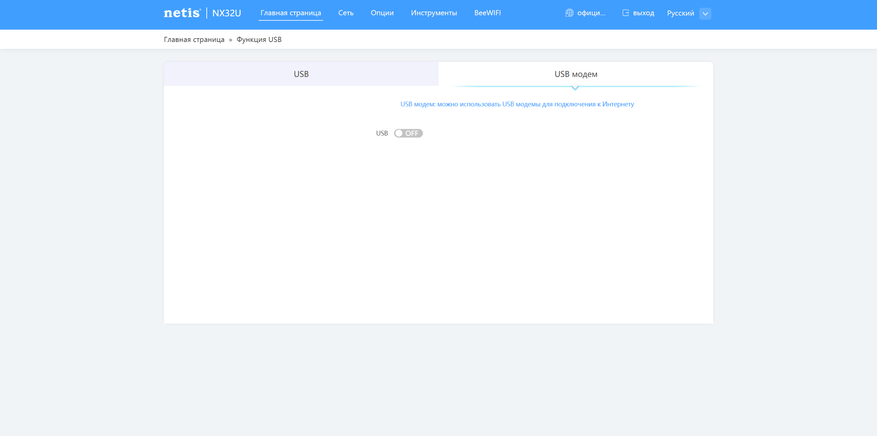

Маршрутизатор за счет поддержки USB модемов позволяет настроить приоритет подключения к сети Интернет. Например, в качестве основного можно выбрать подключение через кабель (WAN порт), резервное — с помощью модема, когда пропадает связь по проводу или наоборот, выбрать модем основным каналом, а провод — резервным.
Маршрутизатор подходит для малого и среднего бизнеса, он позволяет организовать доступ к Интернету клиентам, а помочь в этом может функция с названием Captive Portal, знакомая практически каждому страница идентификации, кто хотя бы раз подключался к публичной беспроводной сети в торговом центре или отеле.
В настройках предусмотрено добавление Captive Portal от провайдера, если такая опция им поддерживается, настройка авторизации доступна для любой из настроенных сетей Wi-Fi и/или выбранные в параметрах LAN порты, что позволяет более гибко конфигурировать роутер под специфику бизнеса (общепит, отели, офисы и т. д.).

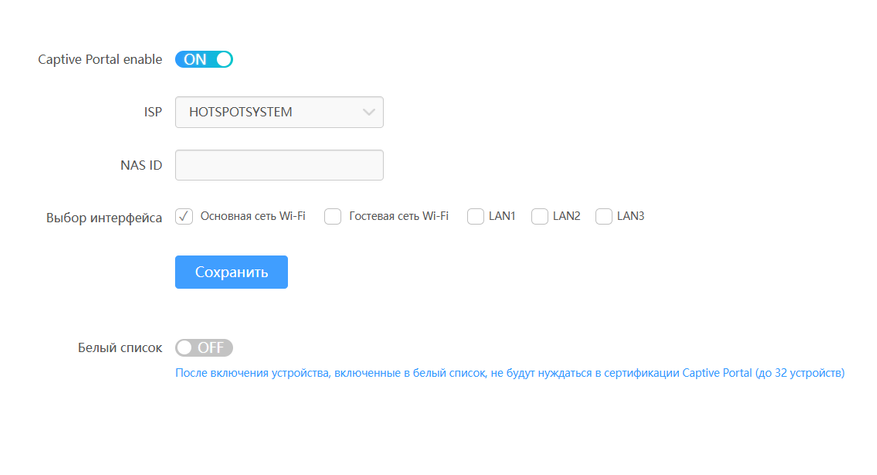

Для подключения CP достаточно указать ISP провайдера и предоставленный NAS ID, затем выбрать интерфейсы с переадресацией на портал. Отдельные устройства можно включить в белый список и они не будут проходить процедуру авторизации.
Панель управления (Web)

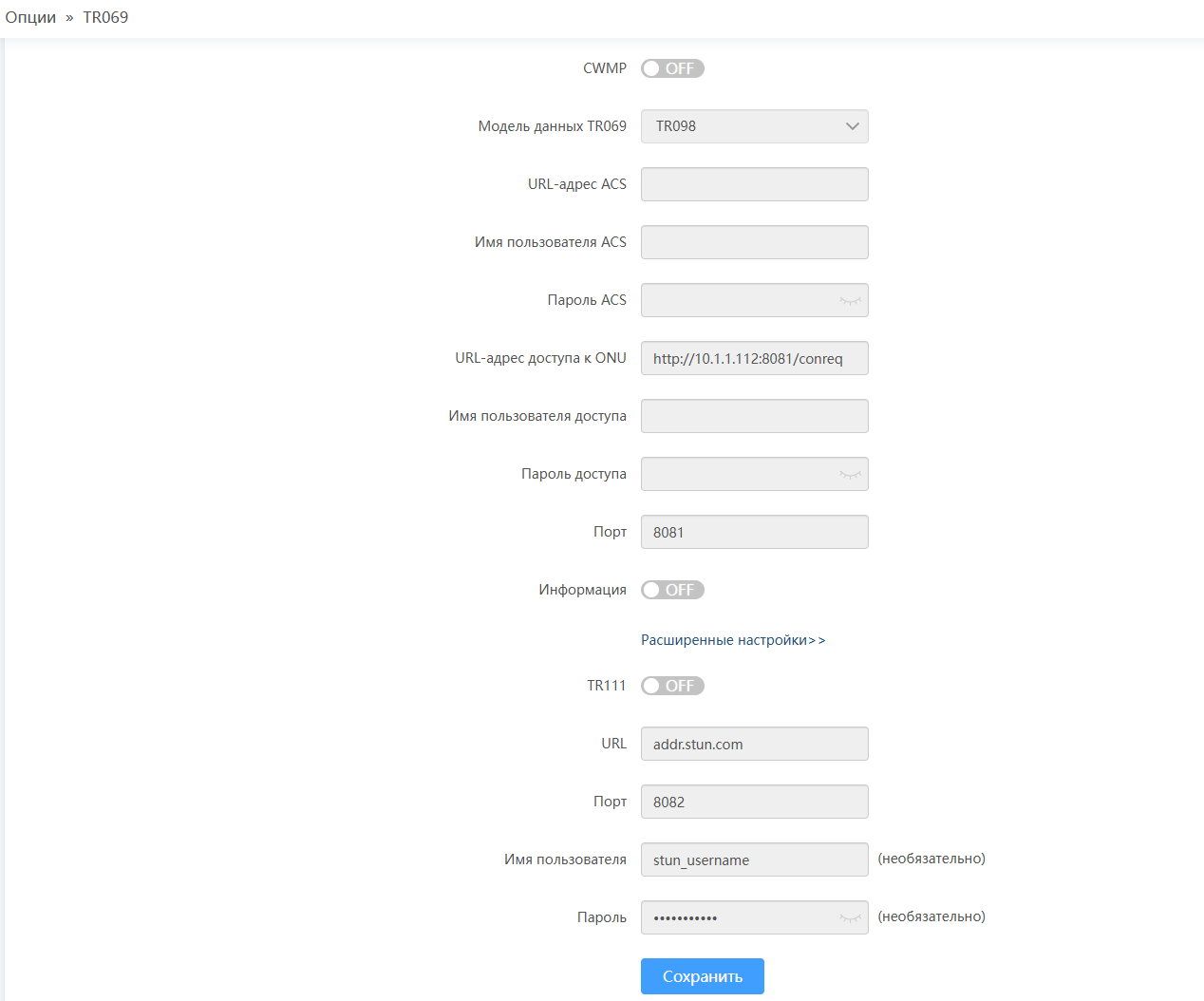

Маршрутизатор поддерживает протокол TR-069 (сокращение от англ. technical report 069) и TR-111 (Technical Report 111) — спецификации удаленного управления абонентским оборудованием через Интернет, с помощью которой провайдер или системный администратор может настраивать роутер для доступа к Сети.
Видеообзор первоначальной настройки и всех разделов меню роутера: смотреть
Тестирование
Для начала проверим общую скорость входящей сети.

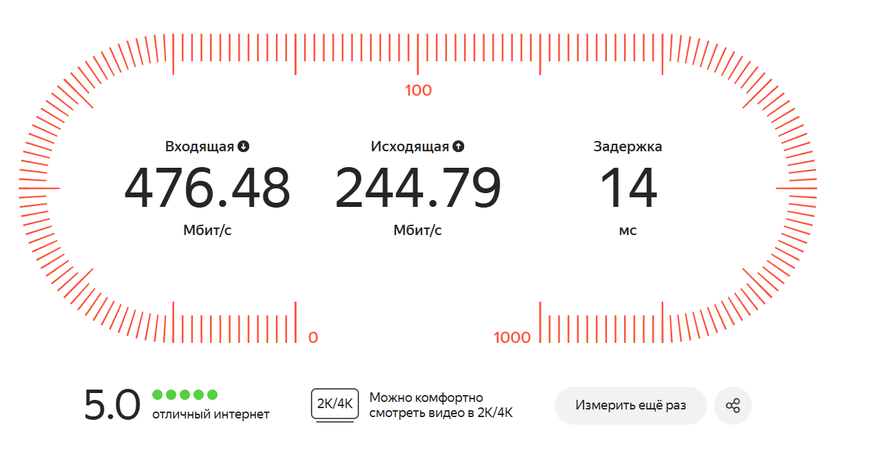

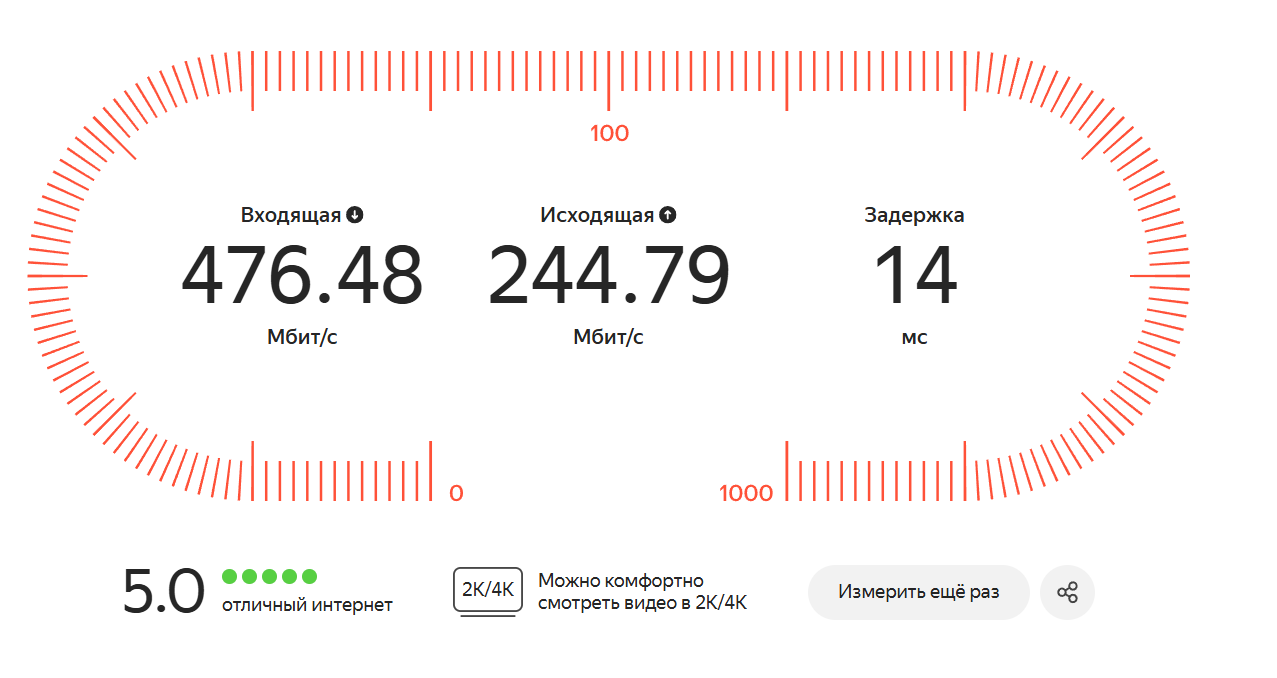

Первый вариант — Интернетометр от Яндекса, на нем провайдер автора обзора не ограничивает скорость по тарифному плану. Маршрутизатор выдал 476 Мбит/с на входе и 244 Мбит/с на выходе при пинге 14 мс — отличный результат.
Максимальная скорость канала связи

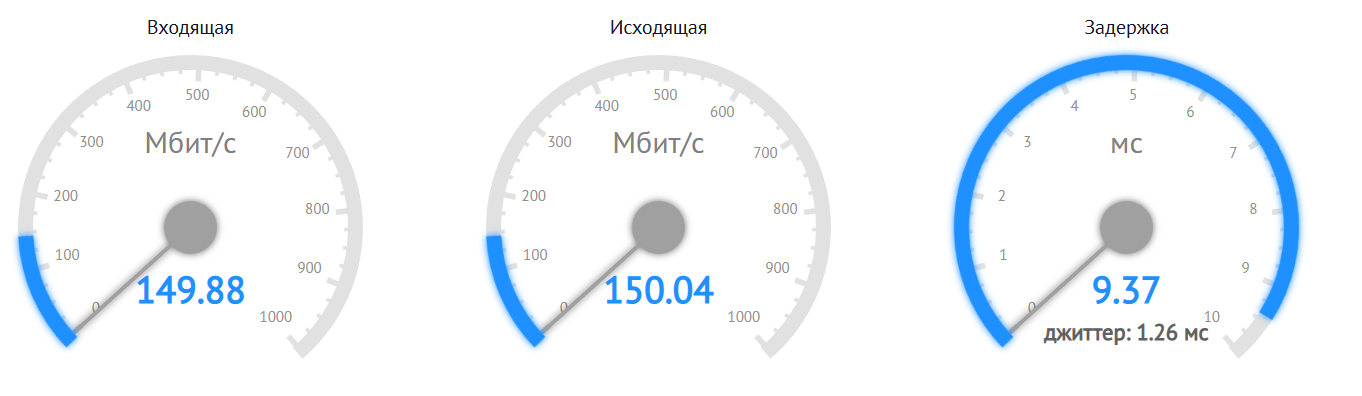

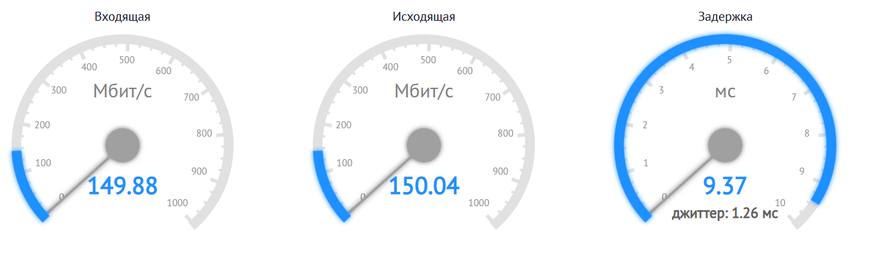

Второй вариант — более объективный тест ресурсом Линкметр. Скорость канала по тарифу — 150 Мбит/с, измеренная входящая/исходящая скорость соответствуют тарифному плану с точностью до 0,2 Мбит/с. Задержка пакетов не превышала 9,37 мс.
Приступим к «тяжелой артиллерии» — тестированию проникающей способности и скорости Wi-Fi сети.
Замер уровня сигнала частот 2,4/5ГГц производился при помощи ПО NetSpot 5.0
Измерение общей входящей/исходящей скорости — Линкметр.ру
Условия проведения тестовых измерений: дом с кирпичными стенами около 90 м2, стены из кирпича, стандартные ДВП/древесина.
В тестах уровня приема на частотах 2.4 и 5 ГГц роутер справился хорошо, частота 2.4 более «пробивная», но и на 5 ГГц сигнал достаточно уверенный даже в отдаленной комнате через 4 кирпичные стены.

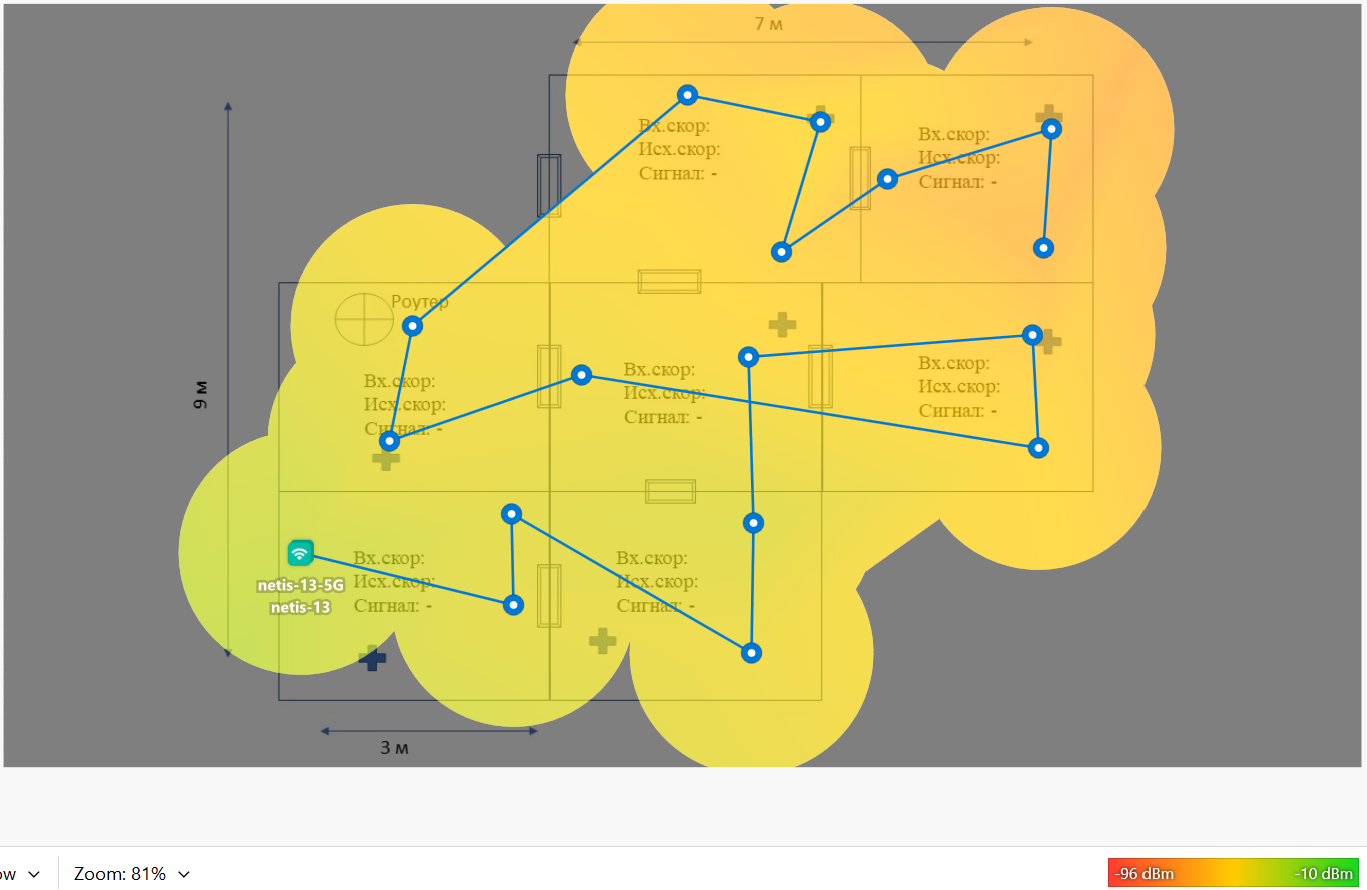

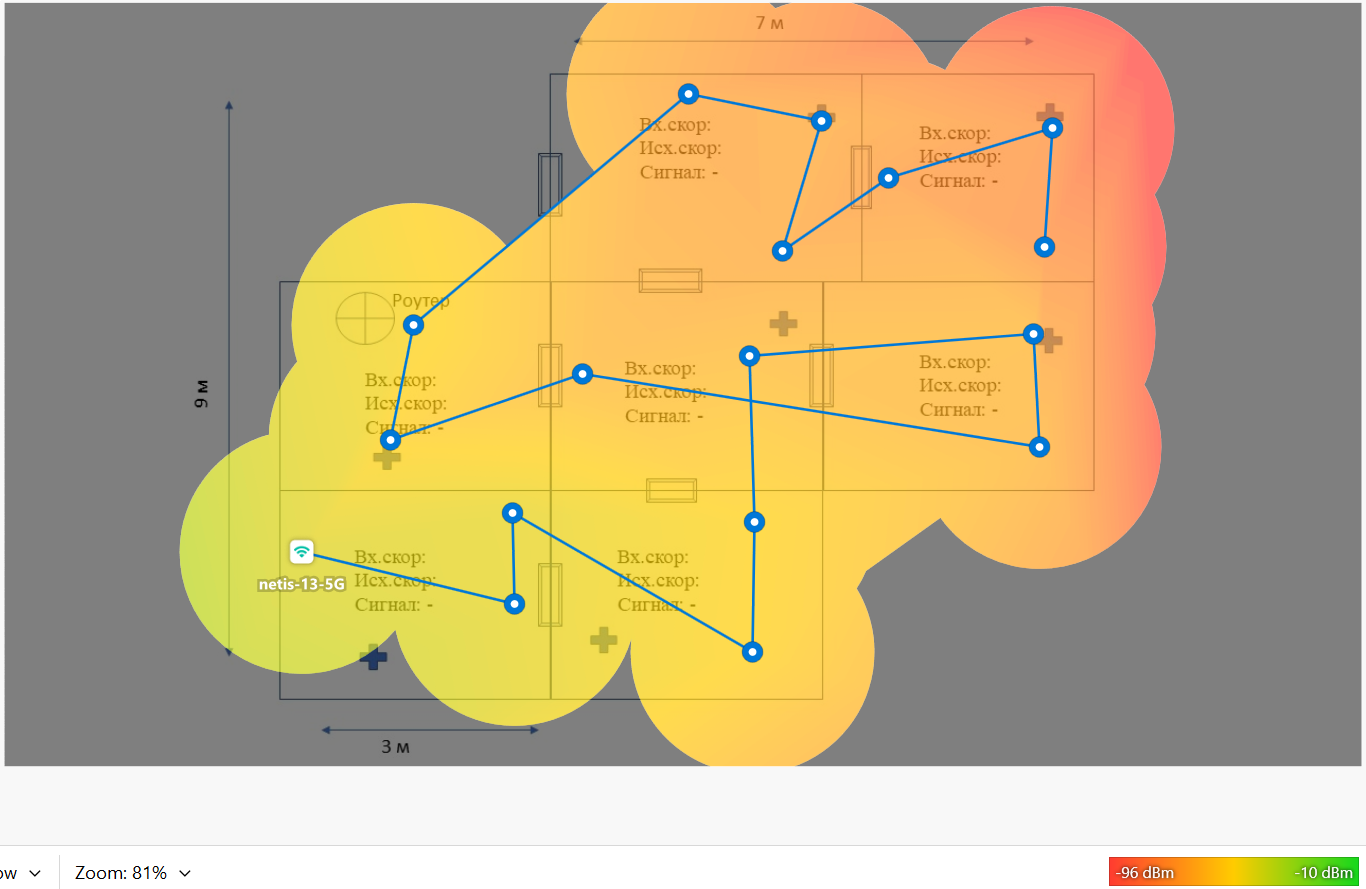

Тепловая карта частот 2.4 + 5 ГГц:

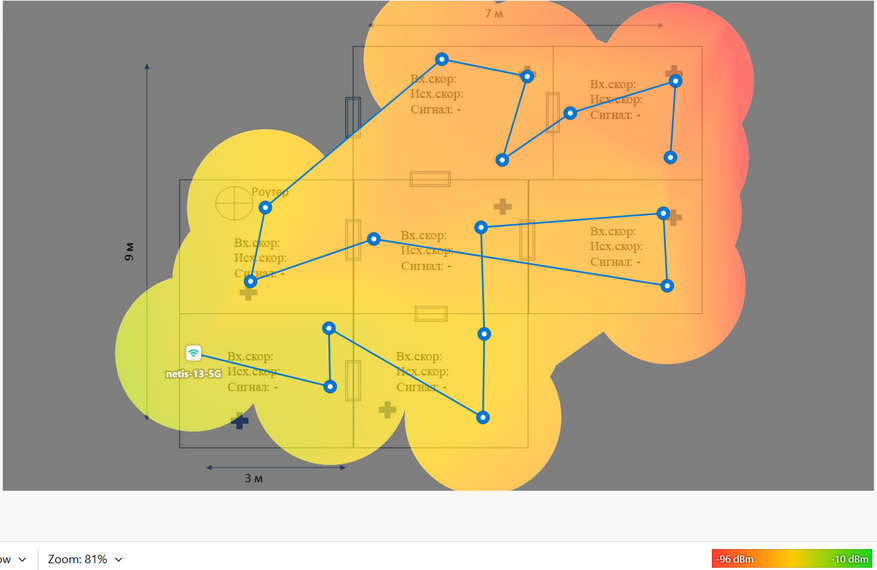

Тепловая карта сигнала сети 5 ГГц:
Тепловая карта сигнала сети 2.4 ГГц:
В режиме 5 ГГц во всех комнатах скорость превысила «тарифные» 150 Мбит/с, за исключением самой дальней. Запас прочности в плане скорости у роутера практически двукратный, скорости хватит всем.
На частоте 2.4 ГГц ситуация чуть хуже, но эта частота все чаще используется для технических целей вроде обмена датчиков умного дома или устройств, поэтому скорость на этой частоте не так важна, как например уровень сигнала и покрытия.

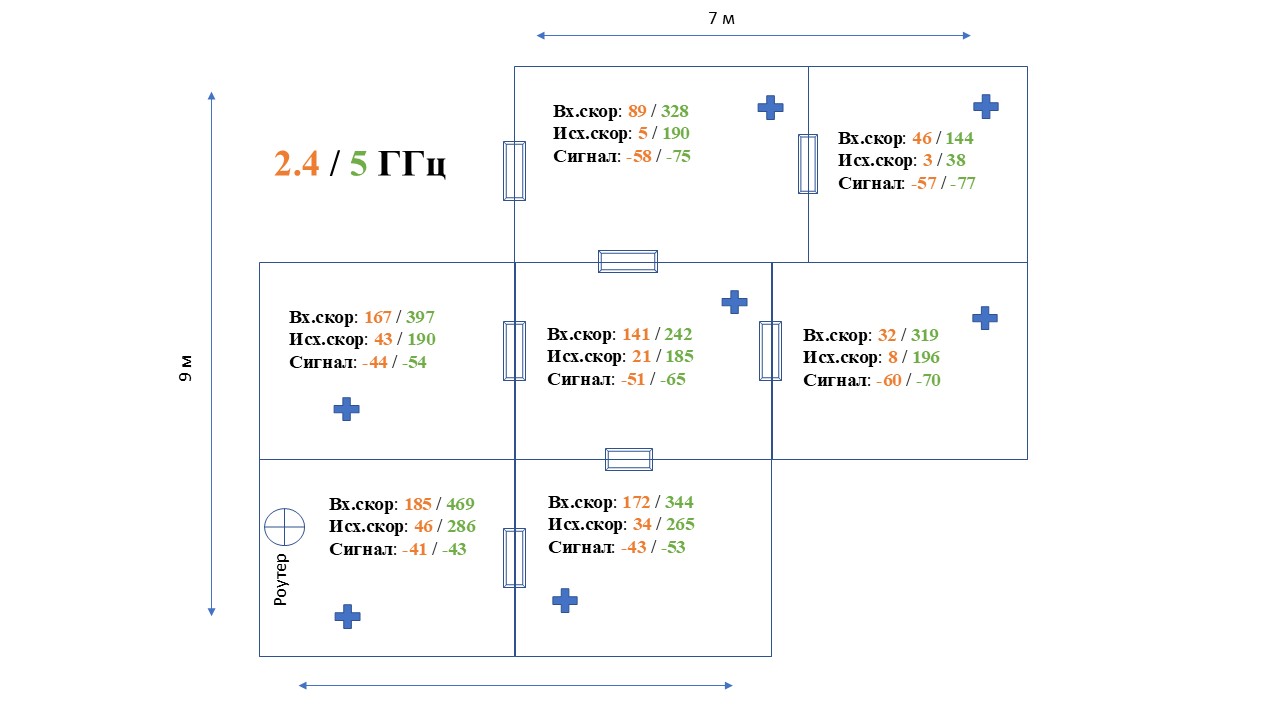

Замеры скорости и уровня сигнала 2.4 + 5 ГГц

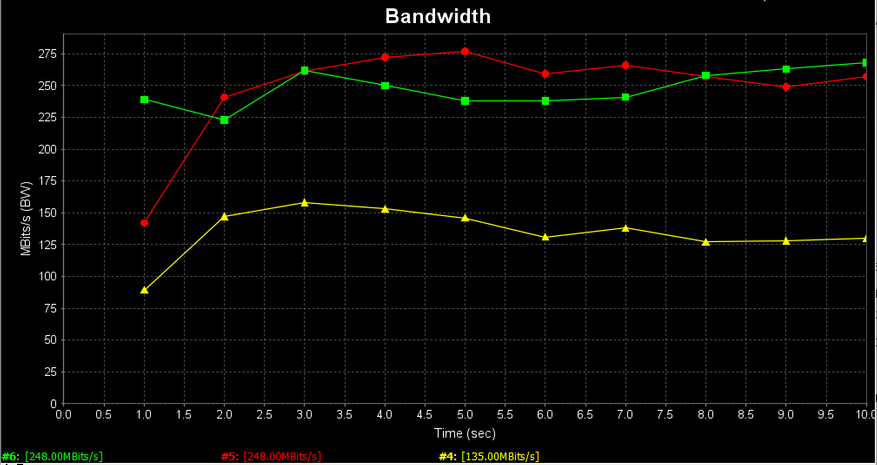

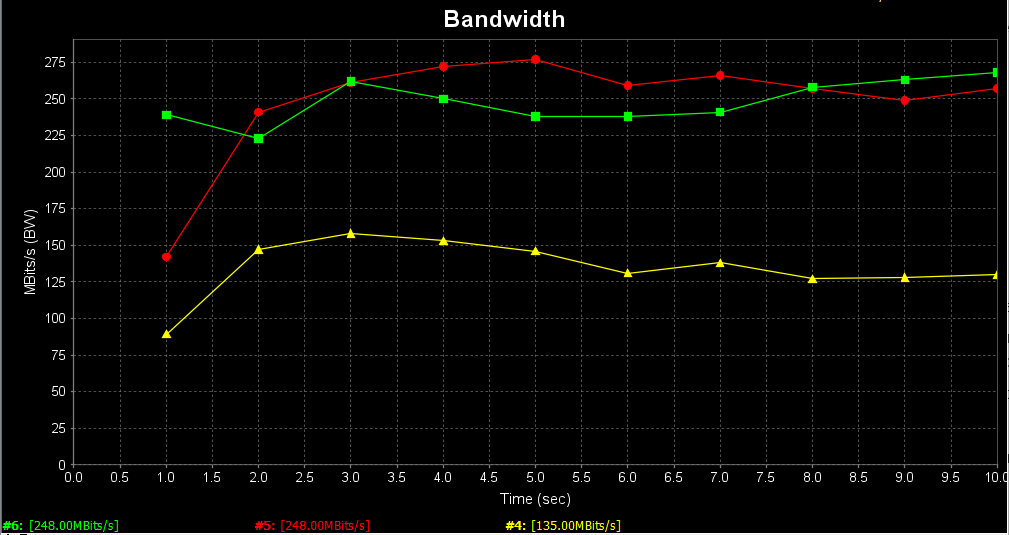

Тестирование Iperf
Тестовая схема замера скорости сети — «ПК + ноутбук». Компьютер подключен к роутеру через Ethernet-кабель, лэптоп— через сеть 5 ГГц Wi-Fi. Сетевая карта ноутбука поддерживает скорость до 1,5 Гбит/с (Huawei D16).
Скорость по результатам замеров варьировалась в диапазоне 471-681 Мбит/с.
Лог

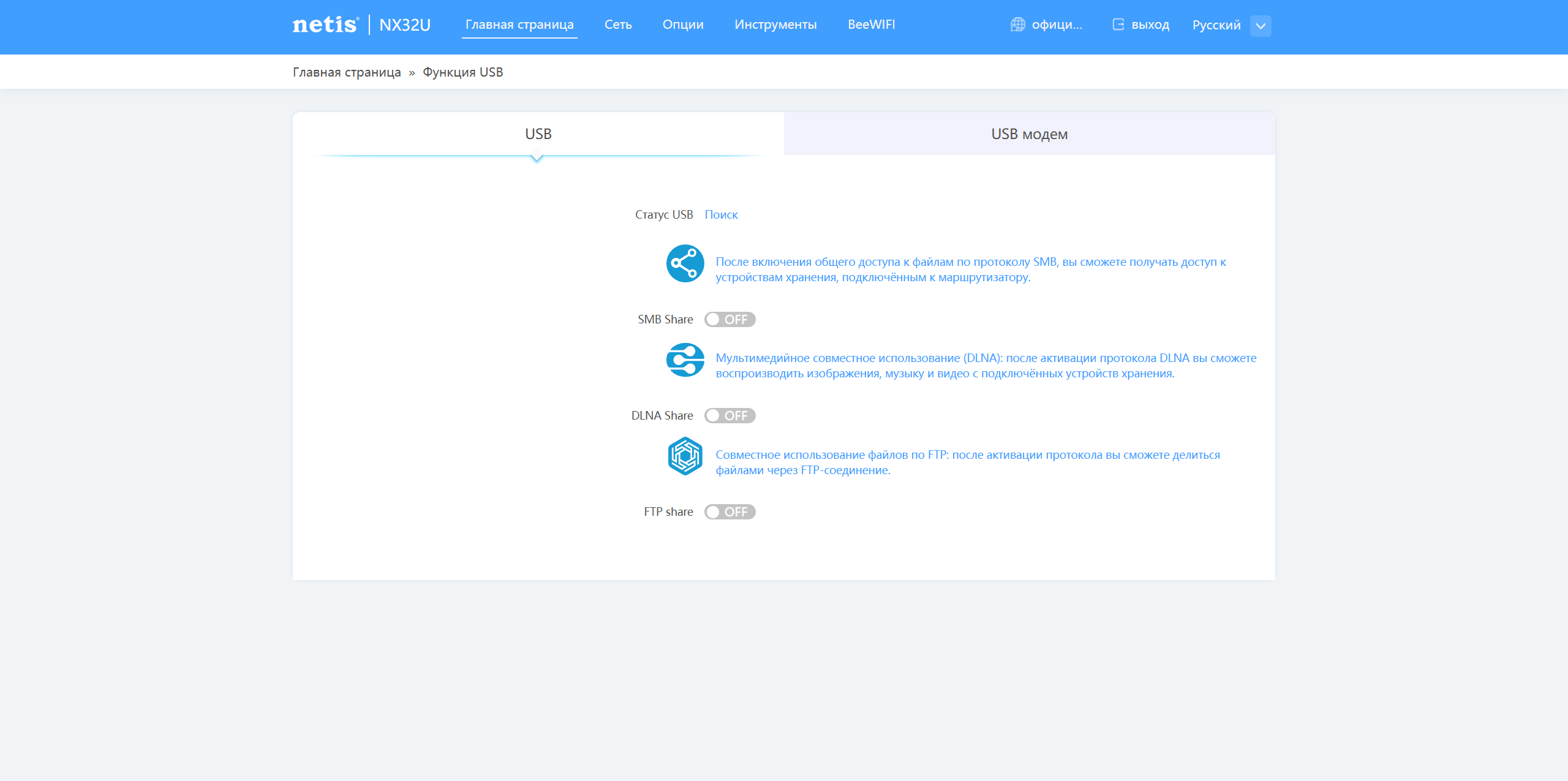

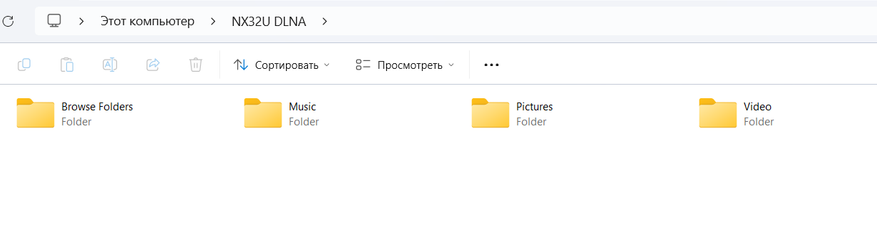

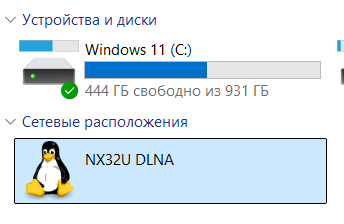

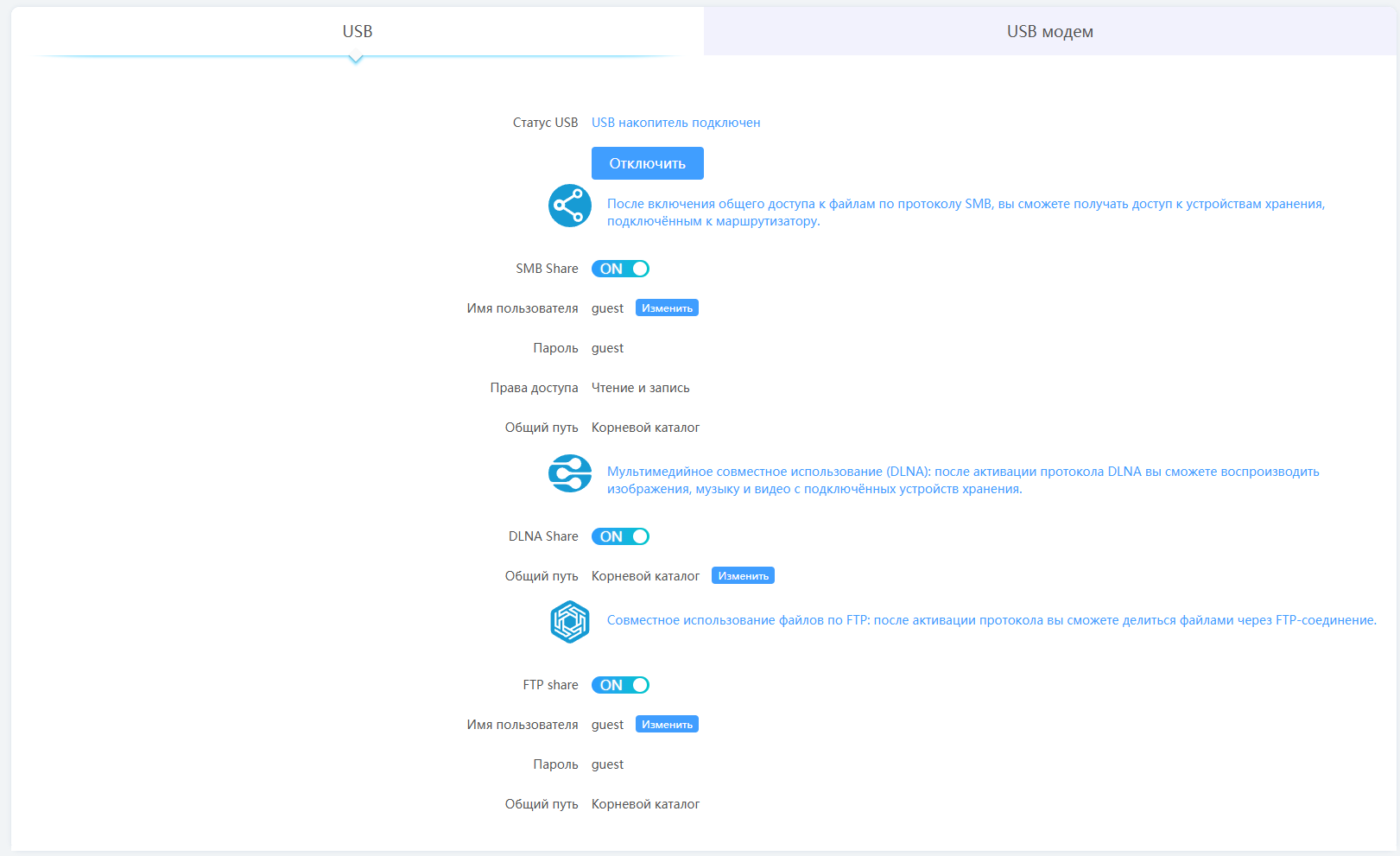

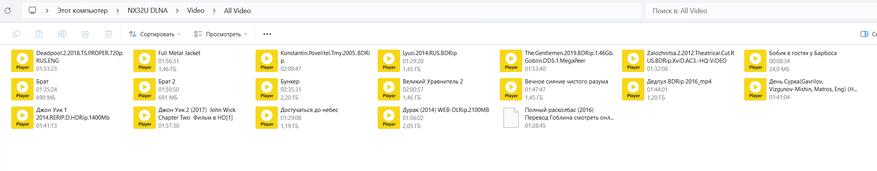

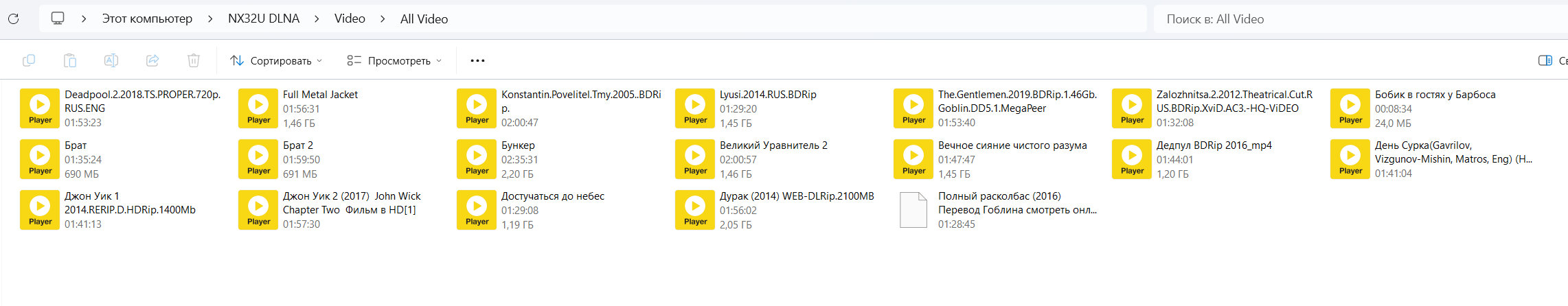

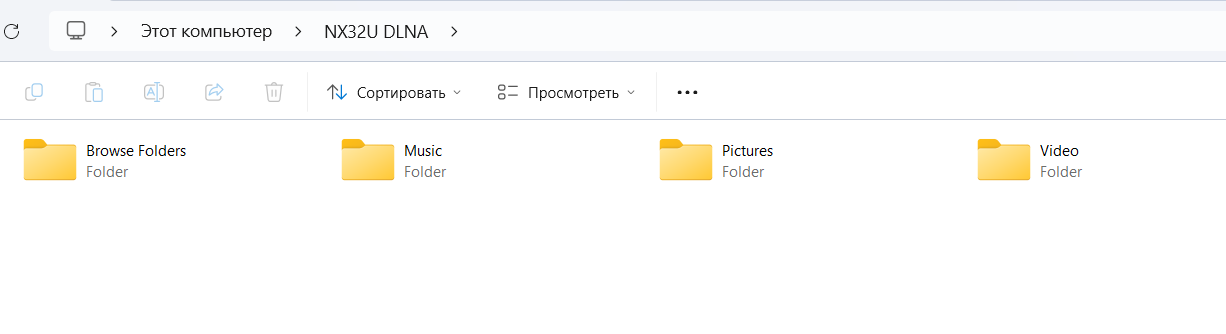

Для организации доступа к съемному накопителю (в нашем случае это портативный бокс с SSD A-Data SU800 на 512 Гб) достаточно подключить его к роутеру, после чего он без перезагрузки обнаружил накопитель, а дальше нужно включить нужный протокол (либо все сразу) и задать корневой каталог и логин с паролем для доступа для каждого. Роутер поддерживает: SMB (Samba), DLNA, FTP.
DLNA/SMB

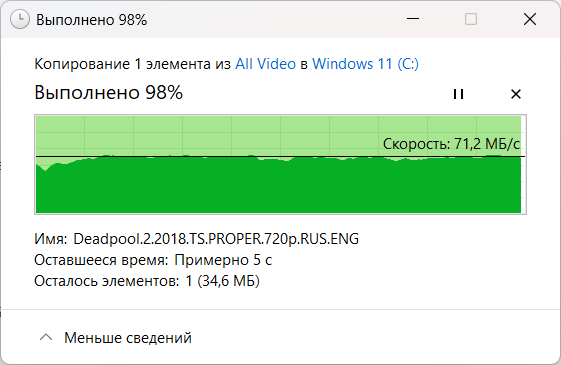

В режиме DLNA и SMB скорость обмена информацией (чтение для DLNA и чтение с записью для SMB достаточная — около 70 Мб/с.
Заключение
| Достоинства | Недостатки |
| Поддержка приложения BeeWifi для контроля и управления сетевыми подключениями | За время эксплуатации не выявлены |
| Отличное соотношение цена/характеристики/функционал | |
| Уверенное покрытие сети на обеих частотах (2,4/5) | |
| Поддержка современных технологий (EasyMesh, Beamforming, OFDMA, Wireguard/Open VPN и т. д.) | |
| Мощное для своей цены железо | |
| Достаточное количество ОЗУ/ПЗУ | |
| Поддержка Captive Portаl |
С учетом стоимости и функционала Netis NX32U можно отнести к категории сбалансированных маршрутизаторов, которые способны выдать пользователю максимум функционала и современных технологий за минимальные средства. Покупка этой модели оправдана в ситуациях, когда затраты на домашнюю/корпоративную/общественную сеть ограничены скромным бюджетом при широком круге задач и запросов.
Автор - Михайлов Игорь
